無線建筑聲學系統ahai1002測量范圍

建筑和建筑構件隔聲測量

（1）概述：隔聲測量主要測量發聲室和受聲室兩側不同中心頻率下的聲壓級差。

根據傳播途徑的不同分為：

A、空氣聲隔聲測量

B、樓板撞擊聲隔聲測量

（2）相關標準：

GB/T50121-2005 建筑隔聲評價標準

GB/T19889.1-2005聲學 建筑和建筑構件隔聲測量 第1部分：側向傳聲受抑制的實驗室測試設施要求

GB/T19889.2-2005聲學 建筑和建筑構件隔聲測量 第2部分：數據精密度的確定、驗證和應用

GB/T19889.3-2005聲學 建筑和建筑構件隔聲測量 第3部分：建筑構件空氣聲隔聲的實驗室測量

GB/T19889.4-2005聲學 建筑和建筑構件隔聲測量 第4部分：房間之間空氣聲隔聲的現場測量

GB/T19889.5-2005聲學 建筑和建筑構件隔聲測量 第5部分：外墻構件和外墻空氣聲隔聲的現場測量

GB/T19889.6-2005聲學 建筑和建筑構件隔聲測量 第6部分：樓板撞擊聲隔聲的實驗室測量

GB/T19889.7-2005聲學 建筑和建筑構件隔聲測量 第7部分：樓板撞擊聲隔聲的現場測量

GB/T19889.8-2005聲學 建筑和建筑構件隔聲測量 第8部分：重質標準樓板覆面層撞擊聲改善量的實驗室測量

GB/T19889.10-2006聲學 建筑和建筑構件隔聲測量 第10部分：小建筑構件空氣聲隔聲的實驗室測量

室內混響時間測量、空氣聲隔聲測量

聲音達到穩態后停止發聲，平均聲能密度自原始值衰減60 dB所需要的時間，稱之為混響時間，記做T60，單位為秒。混響時間是建筑聲學測量中使用得最多的參量，混響室吸聲系數測量時需要混響時間，建筑隔聲測量中受聲室吸聲量的修正要用到混響時間，它是房間室內音質最重要的聲學指標，是擴聲系統設計的重要計算參數，也是室內降噪設計的重要計算參數。

相關標準：

GBT 50076-2013 室內混響時間測量規范

ISO 3382-2：2008 聲學 房間聲學參數的測量 一般房間混響時間測量

 混響時間測量可以用中斷聲源法（interrupted noise method），中斷聲源法是聲源發聲待室內聲場達到穩態后，突然切斷聲源停止發聲，直接記錄室內某點聲壓級衰變曲線的方法。

建筑構件空氣聲隔聲的實驗室測量（GB/T 19889/ISO 140），建筑構件包括墻、樓板、門、窗、建筑外墻構件和建筑外墻等，但不包括小尺寸構件。測量結果可用來設計具有良好隔聲性能的建筑構件，也可用來進行建筑構件隔聲性能的比較，還可以根據建筑構件的隔聲性能對其進行分級。

傳統建筑聲學混響時間和空氣聲隔聲測量中，測量設備有12面體聲源、功放、傳聲器、多通道信號分析儀、電腦，測量時12面體聲源放在發聲室，線纜連接到房間外的功放，功放連多通道信號分析儀。傳聲器裝三腳架上放在受聲室內，通過線纜通到房間外再連接到多通道信號分析儀，信號分析儀連接電腦。這種測量方式所有測量設備都通過線纜連接，而且多通道信號分析儀和電腦又大又重，測量不方便。

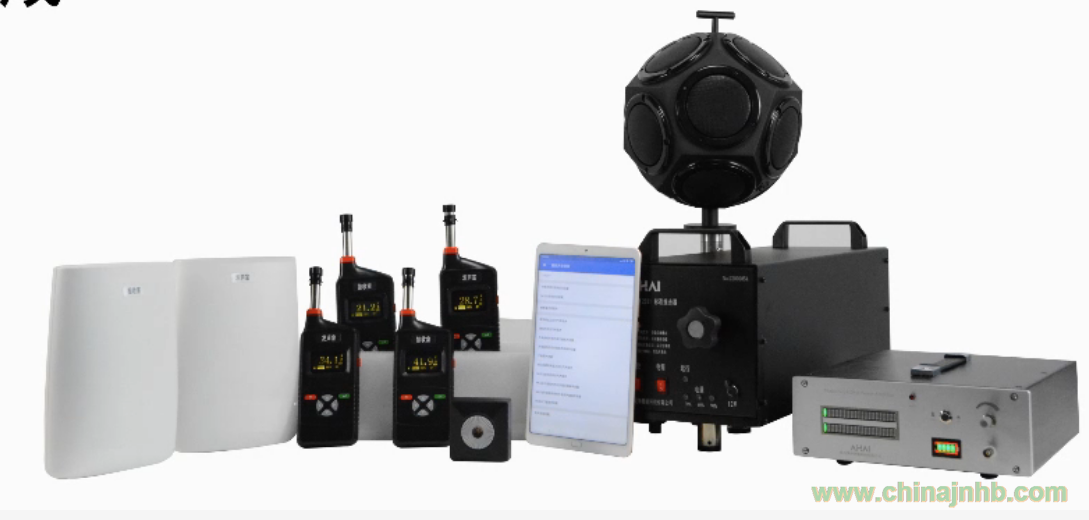

為了使測量盡可能方便，杭州愛華儀器有限公司推出了無線測量方案，用iSV1101無線聲級計和平板代替多通道信號分析儀和電腦，它們都通過WIFI接入測量網絡；功放加入信號發生單元，也通過WIFI接入測量網絡，測量時軟件能夠自動控制聲源發聲，同時接收測量數據，真正達到了一鍵測量的目的；該方案各個房間之間無需連線，更適合某些不容易布線的場所，提高測試效率。

 樓板撞擊聲隔聲測量

樓板撞擊聲隔聲測量是用標準撞擊器激勵樓板，在樓板下方測量樓板撞擊噪聲。分為實驗室測量（GB/T 19889.6 / ISO 140-6）和現場測量（GB/T 19889.7 / ISO 140-7）兩種方法。適用于對光裸樓板進行測量，也適用于對覆面層的樓板進行測量。測量結果能夠用于比較樓板的撞擊聲隔聲性能，以及根據樓板的撞擊聲隔聲性能對其進行分級。

在傳統建筑聲學的樓板撞擊聲隔聲測量中，測量設備有擊打器、傳聲器、多通道信號分析儀、電腦。測量時擊打器放在被測房間樓上一層，傳聲器通過纜線通到被測房間外再連接到多通道信號分析儀，多通道信號分析儀連接電腦。這種測量方式所有測量設備都通過線纜連接，而且多通道信號分析儀和電腦又大又重，測量不方便。

為了使測量盡可能方便，我們推出了無線測量方案，用1臺iSV1101無線聲級計和1個平板代替多通道信號分析儀和電腦，同時標準撞擊器也是無線的，它們通過WIFI連接，房間之間無需連線，更適合某些不容易布線的場所，提高測試效率。

無線建筑聲學系統ahai1002測量軟件

無線建筑聲學測量軟件是一款運行于智能手機或平板電腦上的測量軟件，它和儀器搭配能實現精確測量，支持從WIFI獲取測量數據并分析計算，能夠?qū)崿F(xiàn)的功能如下：

• 室內混響時間測量
• 樓板撞擊聲隔聲測量
• 建筑構件空氣聲隔聲測量
• 房間之間空氣聲隔聲測量
• 外墻構件和外墻空氣聲隔聲測量
• 支持多個無線設備同時連接
• 具有操作引導模式，新手也能輕松使用
