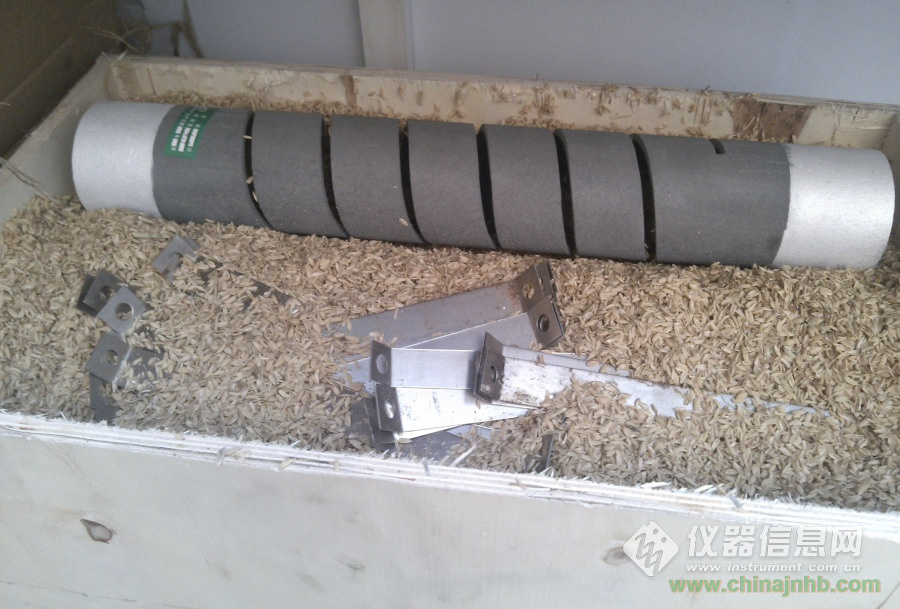

硅碳管,主要用于煤炭定硫儀 ,灰熔點測定儀等煤質分析儀器的加熱配件,定硫儀內徑為30mm,外徑40mm;分體硫長400mm,一體硫長340mm;灰熔點內徑為70mm,外徑80mm;長:500mm。定硫儀燃燒爐硅碳管安裝時擰的過緊,容易崩裂,過松會接觸不好影響采溫。
熱電偶的正確安裝也很重要,向下插到碰到硅碳管后回退2mm. 離的越遠,則儀器顯示值低于實際爐溫遲遲升不到設定溫度(實際爐溫早已達到)或者升到設定℃后,控制精度不好,在控溫點上下幾十甚幾百的波動:如果熱電偶碰在硅碳管上,則當升到高溫時,會有漏電流由硅碳管竄入機內,使顯示溫度大幅度波動,直線下掉甚至出現負溫度(要與熱電偶接返造成的溫度下降出現負溫度區分開),嚴重的擊壞儀器溫度部分電路。
硅碳管調試時以電阻值應為 7~~8 Ω。其阻值過大或過小,都將造成最大加熱電流變小,其自然老化后,阻值將會變大。
鶴壁市恒豐煤質分析設備有限公司產品主要包括:量熱儀(熱量計)系列,測硫儀(定硫儀)系列,馬弗爐系列,水分測定儀系列,粘結指數測定儀系列,膠質層測定儀系列,測氫儀系列,工業分析儀系列,哈氏可磨測定儀系列,灰熔點測定儀系列,轉鼓機系列,破碎機系列,制樣機系列等。產品廣泛用于電力、煤炭、冶金、石化、環保、地質、水泥、大專院校及技術監督等行業及部門實驗室、化驗室。
供應配件類:全自動量熱儀配件、全自動測硫儀配件、工業分析儀配件、馬弗爐配件、膠質層配件、灰熔點配件、粘結指數標準無煙煤、標準煤樣、異徑管、各種規格硅碳管等相關煤質儀器類全套配件。全年供貨,質優價廉,歡迎采購
AAA 小石儀器:
,測量測硫儀硅碳管的阻值。7 ~ 8 歐姆最好。超過10歐姆影響升溫速度和控溫精度
二,先卸下爐體左端的硅碳管單板,隔熱擋愿磚和散熱罩。
三,打掃爐體內的異物,包括原來斷裂硅碳管碎片,或者新爐體包裝泡沫等等
四,測硫儀硅碳管安裝步驟
1,硅碳管夾子:由兩個半圓鋼片,2條螺絲,2個絕緣瓷墊片組成。兩個半圓鋼片分別是電源的火線和零線。螺絲把兩個半圓鋼片擰成了一圈,用瓷絕緣墊分開火線和零線,避免短路

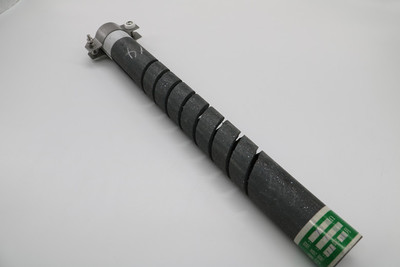

2,硅碳管:一般都雙螺紋的硅碳管。意思就在硅碳管安裝夾子端分成2個電極,2個電極分級有間隙纏繞延伸到末端結合了,形成一個電阻,兩個纏繞的管壁分別接火線和零線。為了防止短路和斷裂硅碳管電源端分別有2瓷絕緣塊。
3,明白了夾子和硅碳管的構造原理就可以開始安裝了:把夾子的兩個半圓鋼片分別對準硅碳管兩個半圓管壁,用2條螺絲和2個絕緣瓷墊片把夾子固定在硅碳管上,分清電源極性杜絕短路。螺絲松緊度不易太緊更須太松了:夾緊但不易過度用力去緊固。
4,夾子安裝完后,小心且緩慢地把硅碳管送入爐體內管中,頂?shù)筋^后,有一個臺階,必須把硅碳管插入臺階內,臺階長度大于5mm。
5,在夾子的螺絲上引出兩條帶磁珠的電源線,接到爐體接線柱上,所有連接出要擰緊,杜絕打火
6,安裝金屬擋板,耐火圓磚和散熱罩。一般由四條螺絲固定在爐體上,。安裝時每擰幾下螺絲就要用手拿夾子引出的電源線,前后輕輕小距離推拉,看看是否卡死,保證擋板安裝到位時硅碳管在爐體內有1mm的活動空間(硅碳管是易碎品,加上熱脹冷縮,不能卡死,要保證有一定的活動空間,大約1~2mm)
7,檢查;從散熱罩的孔中觀察夾子是否接觸到爐體金屬殼。用萬用表測量硅碳管電源引線的組織,如果阻值小于原來硅碳管的阻值則為短路,重新安裝。7~10歐姆正常
8,對照夾子,硅碳管,爐體等實物再看看上面步驟幾遍,應該可以自己獨立安裝。
五,重點注意問題
1,硅碳管在爐體內一定要有一定的活動空間,
2,安裝爐體擋板和耐火圓磚一定時刻注意硅碳管別被卡死,壓斷。
3,夾子的火線與零線要分清,短路不好玩,小心。
4,夾子固定硅碳管的松緊度,緊而且不能過度,松則打火,過度緊固則斷。最好用小工具把握好力道
