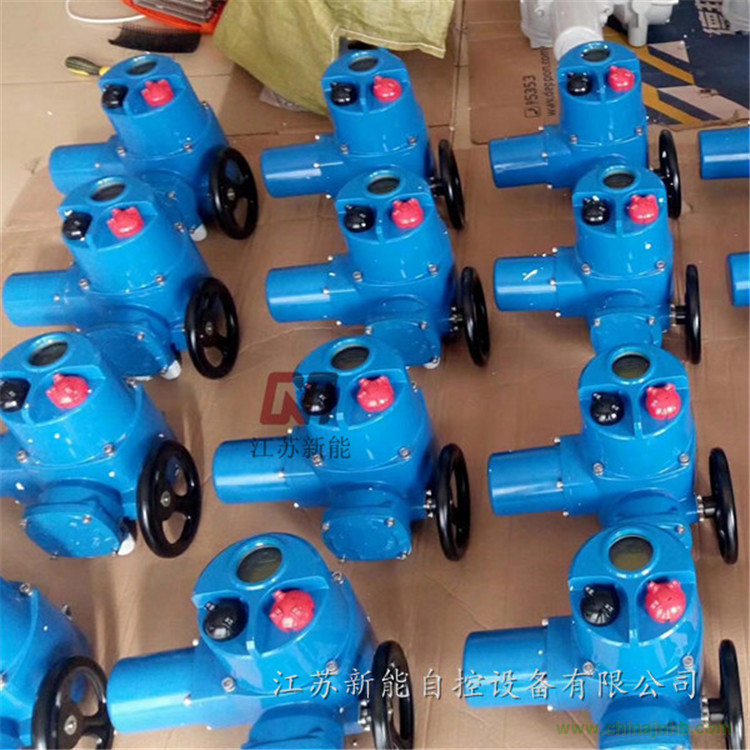

整體型電動執行器
部分回轉閥門電動裝置，簡稱為Q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90度回轉的閥門。本系列電動裝置可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。
本產品的性能符合JBlT8528-1997“普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《易爆性氣體環境用電氣設備部分：通用要求）》，GB3836.2-2000《易爆性氣體環境用電氣設備第2部分：隔爆型”d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件）>的規定。
部分回轉電動裝置按防護類型可分為戶外型和隔爆型；
按控制方式又可分為常規型、整體型和整體調節型。
部分回轉閥門電動裝置型號表示方法：
A現場按鈕．F1信號輸出4-20MA
防護／爆等級：w戶外型；B隔爆型；整體型；T整體調節型。
輸出軸最大轉圈數：阿拉伯數字表示，無數字見表1
輸出轉速：阿拉伯數字表示，單位r/min（轉／分）
額定輸出轉矩：阿拉伯數字表，單位kgf．m
產品型式：DQW部分回轉電示動裝置，DDQ為疊加結構
型號示例：
1．DQW10-1B表示部分回轉電動裝置，輸出轉矩10kgf-m(100 Nm)，輸出轉速1 r/min，隔爆型。
2．DQW1200-0.44BT疊加結構，輸出轉矩12000N.m,輸出轉速：0.44 r/inin^防爆一體化智能型。
部分回轉閥門電動裝置工作環境和主要技術參數：
3,1電源：常規，三相380V (50Hz)
特殊，三相660V、415V (50Hz、60Hz)；
單相220V、IlOV (50Hz、60Hz)
3.2工作環境
3.2．I環境溫度：-20~~-60℃ （特殊訂貨-40～+80℃）
3.2.2相對濕度：≤95%（25℃時）
3.2.3防護類型
3.2.3.1戶外型：用于無易燃、易爆和無腐蝕性介質的場所；
3.2.3.2隔爆型：有dl和dIIBT4兩種，dl適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級Tl-T4組的易爆性氣體混合物。 （詳見GB3836.1）
3.2.4防護等級：IP55（特殊訂貨IP65、IP67）
3.2.5工作制：短時10分鐘（特殊訂貨30分鐘）
部分回轉閥門電動裝置結構組成：
4.1電動機：戶外型采用YDFf型，隔爆型采用YBDFf型閥門專用異步電動機
4.2減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出盤。
4.3力矩控制機構：結構見圖4。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，由蝸桿上的齒條帶動齒軸轉動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使微動開關動作，從而切斷電動機電源，電動機停轉，以此實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。
4.4行程控制機構：結構見圖5。凸輪軸與輸出盤同步轉動，當凸輪軸轉至預先設定的行程位置時，緊固在凸輪軸上的凸輪使徽動開關動作，切斷電動機電源，從而實現對電動裝置行程的控制。
4.5開度指示機構：結構見圖5。開度指示盤固定于行程開關上，凸輪軸轉動使指針同時轉動，以指示閥門的開關量，同時，凸輪軸上的開度齒輪通過中間齒輪帶動電位器齒輪，電位器軸轉動，供遠傳開度指示用。
4.6手電動切換：全自動切換，需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。
注意：電劫運行時請勿轉動手輪1
4.7機械限位：參見圖1，當行程控制機構不起作用時，用于保護閥門不至超行程而引發事故卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
部分回轉閥門電動裝置訂貨須知：
5.1請按型號表示方法寫明型號，如有特殊要求，訂貨時必須說明，若不說明則按百新能公司規定提供。
5.2環境具有易爆性氣體必須說明，并必須符合本說明書中防爆標志的規定。
5.3請寫明連接尺寸標準，閥桿直徑及伸出長度，若連接尺寸與本說明書不符，可與新能公司協商解決。
5.4手輪順時針旋轉為關閥，如與此相反必須說明。
5.5所需規格一般是用戶選擇，若有困難新能公司可為用戶選型。
