DZW閥門電動裝置

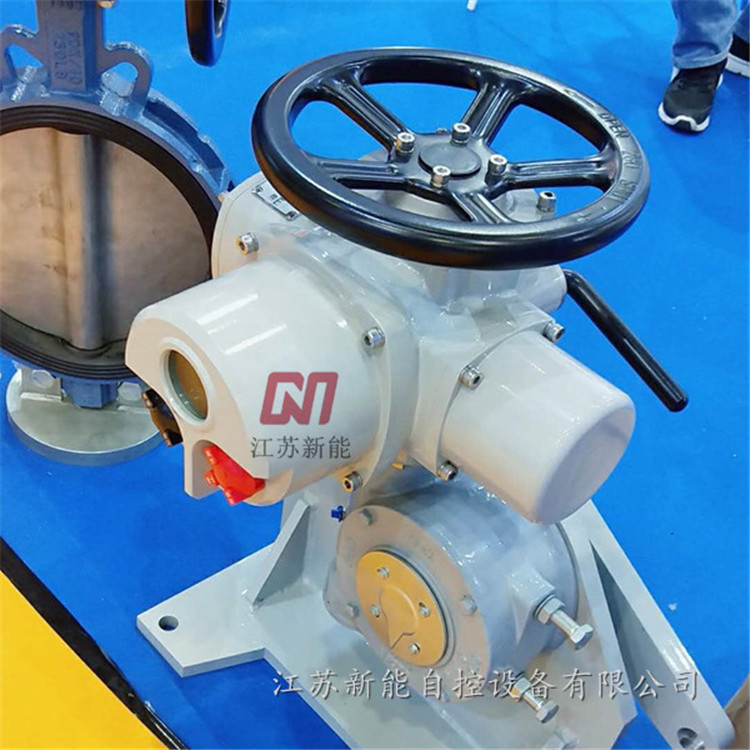

多回轉閥門電動裝置，簡稱為Z型電裝，是閥門實現開啟、關閉或調節控制的驅動設備。Z型電裝適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等?？捎糜诿鳁U閥，也可用于暗桿閥。
本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《易爆性氣體環境用電氣設備易爆部分：通用要求》，GB3836.2-2000《易爆性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。 多回轉電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型；
多回轉閥門電動裝置型號表示方法：
防護/爆等級：W戶外型；B隔爆型；Z整體型；T整體調節型。
輸出軸最大轉圈數：阿拉伯數字表示，無數字見表1
輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯數字表示，單位kgf.m
產品型式：多回轉電動裝置 型號示例： 1.Z30I-18W：多回轉電動裝置，輸出轉矩300N.m（30kgf.m），電站型接口，輸出轉速18r/min，最大轉圈數60，常規戶外型。 2.Z45T-24B：多回轉電動裝置，輸出轉矩450N.m（45kgf.m），推力型接口，輸出轉速24 r/min，最大轉圈數120，隔爆型。 3.Z120-24W/240T：多回轉電動裝置，輸出轉矩1200N?m (120kgf.m)，轉矩型接口，輸出轉速24 r/min，最大轉圈數240圈，整體調節型。
多回轉電動裝置的主要工作環境和主要技術參數：
3.1 電源：常規，三相380V（50Hz） 特殊，三相660V、415V（50Hz 、60Hz）； 單相220V、110V（50Hz 、60Hz） 3.2 工作環境： 3.2.1 環境溫度：-20~+60℃
（特殊訂貨-40~+80℃）。 3.2.2 相對濕度：≤95%（25℃時）。 3.2.3防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的易爆性氣體混合物。
多回轉閥門電動裝置的主要結構：
Z型電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手－電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
注意：隔爆型電氣部分加了隔爆面結構，并采用隔爆型接線盒和YDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在易爆環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
|
型號規格
|
公稱轉矩（N，m)
|
公稱推力（KN）
|
最大閥桿直徑
|
最大轉圈數（圈）
|
手動速比
|
輸出轉速（r/min)
|
電機功率（KW）
|
參考重量（Kg)
|
|
Z5
|
50
|
20
|
28
|
60
|
1::1
|
12
|
0.12
|
28
|
|
Z10
|
100
|
40
|
28
|
60
|
1::1
|
18\24\36
|
0.25\0.37
|
45
|
|
Z15
|
150
|
18\24\36
|
0.37\0.55
|
50
|
|
Z20
|
200
|
100
|
40
|
60
|
1::1
|
18\24
|
0.37\0.55
|
55
|
|
Z30
|
300
|
18\24
|
0.55\0.75
|
58
|
|
Z45
|
450
|
150
|
48
|
120
|
1::1(20::1)
|
24\36
|
1.1\1.5
|
110
|
|
Z60
|
600
|
24\36
|
1.5\2.2
|
120
|
|
Z90
|
900
|
200
|
60
|
120
|
1::1(25::1)
|
24\36
|
2.2\3
|
139
|
|
Z120
|
1200
|
24\36
|
3\4
|
142
|
|
Z180
|
1800
|
325
|
70
|
150
|
22.5::1
|
18\24
|
4\5.5
|
250
|
|
Z250
|
2500
|
18\24
|
5.5\7.5
|
255
|
|
Z350
|
3500
|
700
|
|
150
|
20::1
|
18\24
|
7.5\10
|
330
|
|
Z500
|
5000
|
80
|
18\24
|
10\15
|
350
|
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min) 注2：當產品提供四層計數器時，最大轉圈數為表1圈數*10 電機技術參數見表2
|
功率KW
|
0.12
|
0.25
|
0.37
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3
|
4
|
5.5
|
7.5
|
10
|
15
|
|
電流A
|
0.57
|
1.03
|
1.38
|
2.2
|
2.62
|
4
|
4.12
|
5.25
|
7.9
|
8.87
|
12.05
|
15.6
|
20.5
|
26.6
|
外形尺寸見圖1和表3 表3
|
型號
|
H
|
H1
|
L1
|
L2
|
L3
|
F
|
F1
|
F2
|
F3
|
F4
|
фD
|
|
Z5
|
271
|
96
|
158
|
226
|
249
|
158
|
259
|
|
310
|
|
316
|
|
Z10-Z30
|
316
|
130
|
200
|
238
|
295
|
200
|
255
|
317
|
349
|
374
|
400
|
|
Z45-Z60
|
415
|
195
|
277
|
277
|
394
|
230
|
275
|
391
|
369
|
394
|
460
|
|
Z90-Z120
|
453
|
195
|
281
|
281
|
412
|
278
|
310
|
426
|
404
|
429
|
556
|
|
Z180-Z250
|
585
|
250
|
320
|
320
|
474
|
295
|
360
|
476
|
455
|
476
|
320
|
|
Z350-Z500
|
717
|
280
|
399
|
399
|
1076
|
433
|
417
|
442
|
417
|
542
|
565
|
圖1
注1：L1為戶外型/隔爆型 L2為整體型/整體隔爆型
注2：F1為戶外型 F2為隔爆型
F3為整體型
F4為整體隔爆型/整體調節隔爆型
