一、產品簡介

新一代高清HDMI矩陣支持4進4出、8進8出、9進9出三種規格；支持HDMI1.4a標準，分辨率可達4K@30HZ、1080@120HZ；支持兩鍵式快捷切換；支持廣電級水晶可視化按鍵；支持HDCP解析，支持EDID透?jìng)骱蛯W(xué)習；支持音視頻同步切換，適用于會議室、指揮中心、多媒體室等應用場景。

二、系統結構

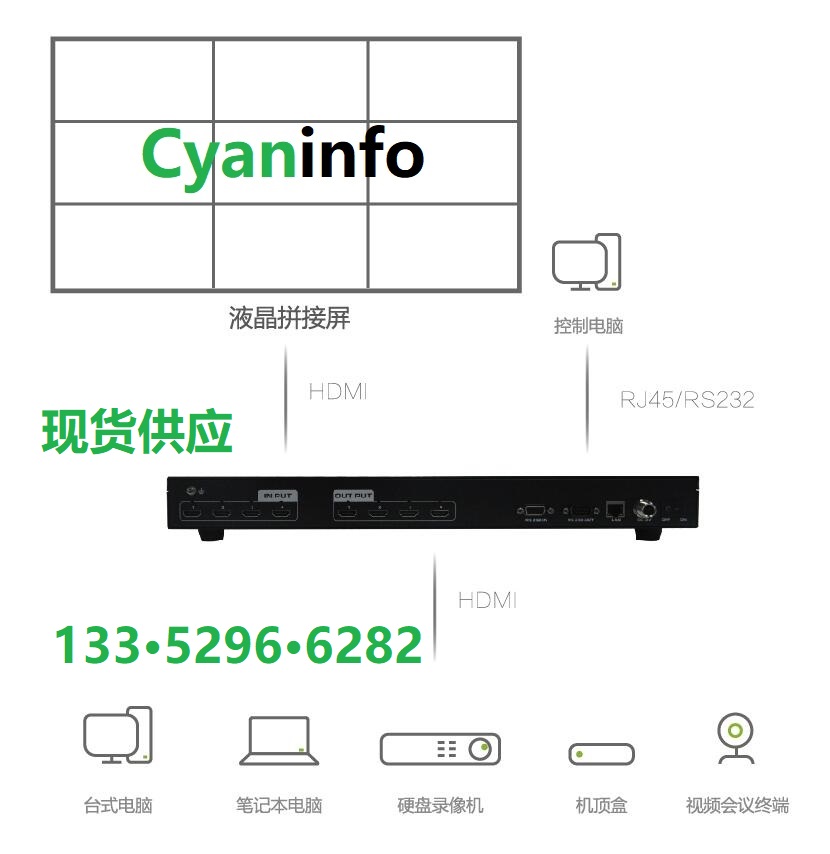

       HDMI矩陣是用于圖像信號的接入、處理、切換、顯示及控制的專業視頻處理設備，信號源用于給系統提供可顯示的高清內容，包括電腦、機頂盒、藍光DVD等，信號源的數據通過分配、傳輸、切換等中間環節，最終輸出到液晶拼接屏上顯示。

三、技術優勢

?  4K超高清輸入輸出

設備支持HDMI1.4a協議版本，每個通道均支持: 4K x 2K@30Hz、1080P@120Hz、1080P 3D@60Hz；

?  圖像色彩增強

       Deep Color 支持48/36/30/24-bit，對流經 HDMI 插孔的信號色深予以增強；

?  音視頻同步切換

支持內嵌音頻，支持LPCM 7.1CH, 杜比True HD, 杜比數字+和DTS-HD Master Audio 傳輸，支持音視頻信號同步切換；

?  兩鍵式切換

采用首創的兩鍵式切換操作，只需按輸入鍵再按輸出鍵即可實現信號快速切換和關閉；

?  可視化按鍵

采用廣電級水晶可視化按鍵，按鍵燈可以指示輸入輸出通道信號切換狀態，方便前期信號調試和后期維護；

?  LCD顯示屏

前面板LCD顯示屏能夠?qū)崟r(shí)顯示矩陣信號切換狀態及系統配置；

?  多種規格可選

采用標準的機架式機箱結構，針對不同的輸入、輸出信號數量，可以選配相應的規格，目前支持4進4出、8進8出、9進9出三種規格；

?  多種控制方式

支持可視化按鍵、RS-232、遙控以及TCP/IP控制方式；

?  EDID讀寫

支持EDID可擦寫與EDID自適應功能，能夠現場讀取后端顯示設備的EDID數據，更好適應現場多樣化的顯示設備，提高兼容性，徹底杜絕不滿屏、黑邊等問題；

?  HDCP解析

每一路輸入都支持HDCP解析，支持正版藍光DVD、機頂盒等加密高清信號源設備；

?  ESD靜電防護設計

采用ESD靜電防護設計，能承受人體放電模式:  ± 8kV (氣隙放電)，± 4kV (接觸放電)，有效地避免了靜電對設備的干擾及損害；

?  航空式螺旋電源接口

采用航空式螺旋電源接口，為電源的穩定性保駕護航。

四、規格參數
