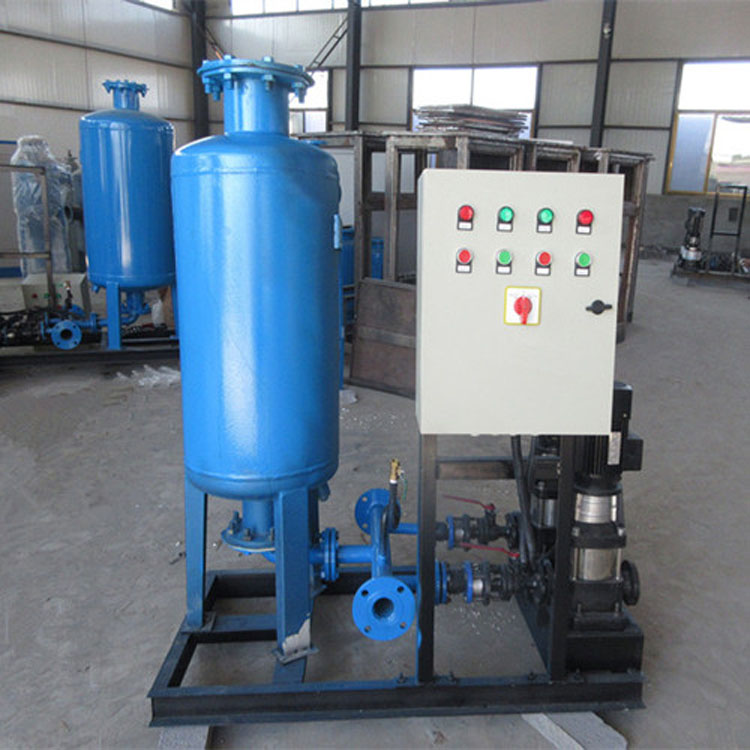

營口變頻定壓補水機組
變頻定壓補水裝置簡介及操作規范
變頻調速定壓補水裝置，是在傳統定壓罐的基礎之上發展起來的，是變頻調速技術和膨脹水箱技術的結合。其基本原理是根據傳感器采集的系統的水壓力變化，通過邏輯計算調整電源頻率，平滑無級地調整補水泵轉速，即調節補水量，以達到實現系統恒壓點壓力相對恒定的目的。
變頻定壓補水裝置的頻率和轉速有一定的關系，我們可以用數學表達式表示出來。電機頻率與轉速的關系為：n=60f(1-S)/P或f=nP/60(1-S)式中：n一水泵交流電機轉速;f一電源頻率，Hz;S一轉差率，一般為5%左右;P一電機的極對數。由上式可看出，當P、S一定時，水泵電機轉速與輸入電源的頻率成正比；由水泵特性可知，水泵流量與轉速成正比，所以調節電源頻率即可直接調節補水泵流量，以調整系統內流體介質因?yàn)橄到y(tǒng)溫度或泄漏等原因引起的壓力變化。sldwy
在簡單的了解了變頻定壓補水裝置的一些信息后，下面將為您介紹變頻定壓補水裝置的操作規范。
定壓補水裝置機組安裝后，應設定電接點壓力表上線P1和下限P2的壓力數值，一般情況下，取P1=P2+（0.03 — 0.05）MPa，當系統壓力低于下限壓力P2時，電接點壓力表反應，啟動水泵，將水箱中的水壓入罐及采暖循環水系統或供水系統中，直至該系統壓力達到上限壓力P1，自動切斷水泵電源，停止補水或供水。在采暖系統中，P2即為定壓點，黨系統壓力小于P2時，補水泵向系統內補水，以確保系統壓力定在P2，達到定壓補水的目的。而且，由于熱水膨脹，是系通及氣壓罐中的壓力迅速上升，黨壓力達到安全閥開啟壓力P3是，安全閥開啟，降水泄出，迅速降低系統及罐內壓力，起到了膨脹水箱的作用，所以這一機組能同時做到定壓、補水、膨脹水箱三效合一。一般情況下，取安全閥開啟壓力P3=P1+（0.02 — 0.04）MPa。在供暖系統中，數字和用水量的不斷消耗，管路中的壓力會越來越小，當壓力小于P2時，水泵再次啟動。
