伸縮移動漆房?jī)?nèi)部結構圖詳解

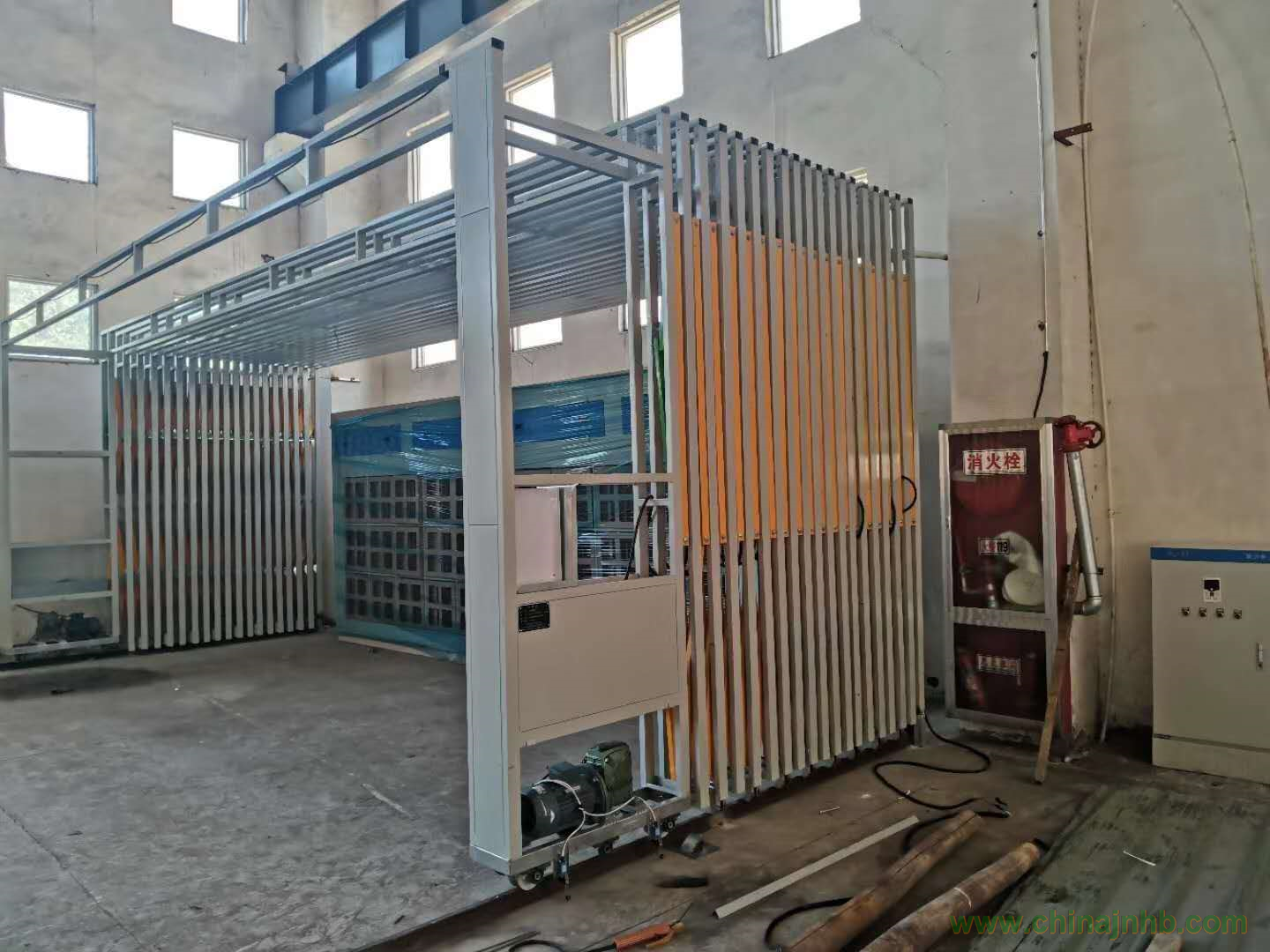

伸縮移動漆房 內部結構圖詳解各部分結構功能如下：  1、軌道：采用輕型地軌作為伸縮移動軌道。軌道的起始端和終止端特定位置2.2、移動框架室體：由移動龍門架結構、伸縮房體支架、伸縮控制連桿、房體密封布等組成。  2.移動龍門架結構是伸縮式噴漆房的伸縮牽引支架，它包括了龍門架、伸縮移動驅動架、伸縮警示燈。伸縮動力裝置即伸縮移動架及安裝在伸縮架上的驅動電機、減速箱、主動輪及其傳動系統。移動龍門架安裝在伸縮驅動架上。  3.伸縮房體支架：包括垂直移動框架、橫梁、從動輪。是伸縮房體的主要鋼結構支架系統。用于房體長度方向伸縮受力傳遞和密封布的支撐固定。后一套支架為固定支架，其余支架的垂直支架底座安裝被動滾輪，用于支撐支架和伸縮控制系統：分為左右兩組，每組由上下斜連桿、垂直連桿、連接軸套、緊固螺栓、隔離墊片等組成。斜連桿的中間連接軸固定于垂直支架上，兩端與相鄰斜連桿軸連，其中上面一組的上端與垂直連桿連接，并通過垂直連桿與下面一組上部斜連桿連接點連接。龍門架及固定垂直支架通過半連桿與相鄰垂直移動架斜連桿連接。連接桿的作用是將龍門架的伸縮長度平均分配給移動支架，保證整套房體前后伸縮的一致性。垂直連桿的作用是通過控制上下兩組伸縮連桿的伸縮一致，從而保證龍門架及各移動支架的垂直平移。伸縮移動漆房 內部結構圖詳解
