一、大中型臭氧發生器:包含空氣源臭氧發生器系統軟件、氧氣源濃度較高的臭氧發生器系統軟件、濃度較高的臭氧水一體化系統軟件等，臭氧生產量為40g-100kg之上千種型號規格。二、反映資金投入器:選用鈦板水解酸化池、高效率水射流、臭氧反應釜等高效率資金投入系統軟件。
臭氧發生器。
1.臭氧發生器的基本原理。
1.1電路原理圖。
靜電感應充放電造成臭氧，根據2個電級，選用微空隙物質阻擋充放電設計方案，應用高頻率髙壓電流量(10-20kHZ)造成髙壓電暈放電靜電場，使靜電場內或靜電場周邊的氧原子造成電化學腐蝕，高頻率輸出根據變壓系統軟件造成正弦波形髙壓，根據電纜線與發生器聯接，在高頻率髙壓的功效下，充放電空隙造成熱態低溫等離子充放電造成臭氧。
1.2電弧放電。
產生在帶電體前端開發或曲徑半經小的地區的局放。電弧放電很有可能伴隨輕度嘶啞和很弱的淺紫光。電弧放電一般不會有起火風險。
1.3臭氧發生器臭氧生產制造公式計算。
2.臭氧發生器列管式的構成部分。
2.1列管式組成圖。
關鍵由電級棒、氧氣管道、冷卻系統、三氧化二鋁電極化原材料等組成。
2.2電級的安方法確保開啟工作電壓在1KV上下，遠小于玻璃試管絕緣層物質的抗壓強度水準，合理防止物質毀壞短路故障常見故障的產生，提升 了運作可信性。
2.3塘瓷(氧化鋁陶瓷)是一種新式電極化原材料，物質和電級一體沖擊韌性高，精密機械加工高精度，氧化鋁陶瓷比玻璃試管具備高些的導電率、強度、更強的熱傳導率，廣泛運用于中小型臭氧發生器，但制造成本高。2.4冷卻系統:臭氧發生器工作中時造成很多能源，必須制冷。不然，臭氧會在高溫下溶解。水冷散熱型發生器制冷效果非常的好，工作中平穩，臭氧無衰減系數，可長期持續工作中，但構造繁瑣，成本費稍高。冷卻水必須≥50uS/cm(≤20kohm.cm)的導電率，冷卻水在這里全過程中的功效是制冷和導電性一部分，不然導電能力不夠，電源電路充放電不夠，生產制造臭氧遇阻。
2.5冷卻水的功效。
3.臭氧發生器的技術性組成一部分。

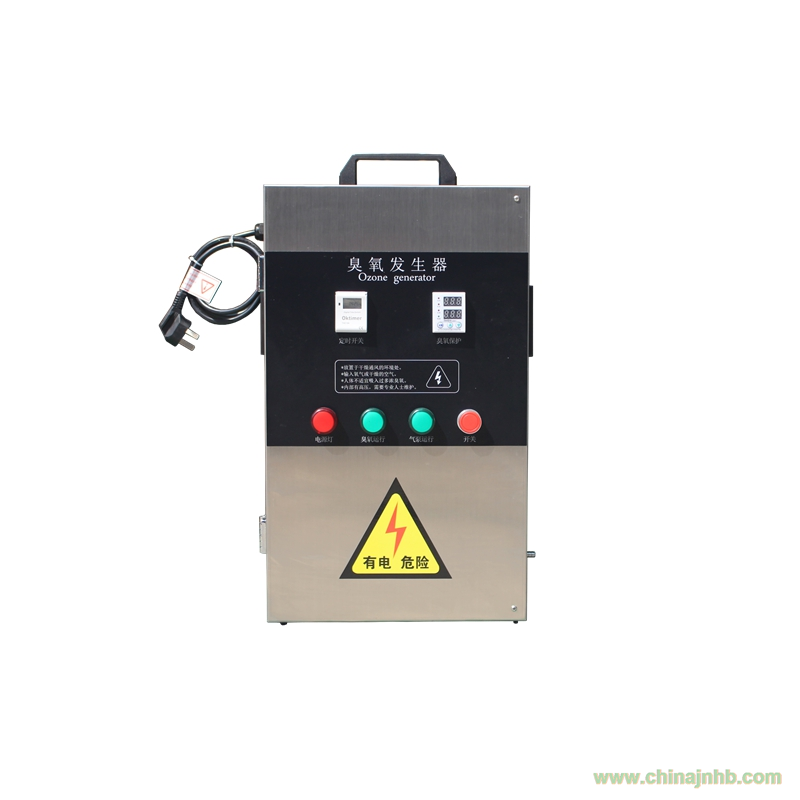

3.1發生器實體圖。
關鍵由列管式充放電構造、高頻率直流高壓電源、控制電路、監管控制回路、支氣管、工作壓力減壓閥構成。
3.2列管式臭氧。
3.3冷卻系統一部分。
1.冷卻水工作壓力超出5bar時，內部過電壓閥門強制性開啟(加工廠業務流程規定:供電3-5bar，供電0-1.5bar)
2.使用人務必安裝50um的過濾裝置，以避免 冷卻系統的堆積如果不安裝，務必確保水充足純粹
3.冷卻系統供電根據列管式發生器后，提供臭氧開關電源電力工程操縱(ECOPSG1)系統軟件，ECOPS根據操縱V2繼電器操縱出水量，操縱一部分溫度過高，電子器件一部分不造成凝結水，短路故障常見故障
4.FS-1/S4檢驗冷卻水的出出水量，當冷卻水總流量小于限制值時，為了更好地防止發生器超溫，ECOPS系統軟件會斷開高電壓，終止臭氧發生器，相對的LED會警報，直至出水量修復標準值已經，臭氧不可以一直開啟
5.TS+1/S3檢驗冷卻水的出水出水溫度，出水出水溫度超出40℃時，ECOPS系統軟件斷開高電壓，終止臭氧發生器，相對的LED警示，直至溫度修復標準值已經
6.冷卻水的功效是一部分制冷臭氧產生管的溫度，二是做為造成臭氧的介電質。
3.4臭氧發生器電源電路一部分。
1.臭氧發生器關鍵有兩個對外開放聯接插口。
主電源和15PIN的D-SUB插口。
2.臭氧發生器高電壓的ECOPSG1是關鍵的輸出功率一部分，每一個感應器聯接到警報的鍵入端，僅有gasleakeagesensorB1有別的插口聯接到ECOPS的警報鍵入端，沒有別的外界插口聯接到ECOPS系統軟件。
3.臭氧發生器的控制面板顯示信息。
P1顯示信息SEMONZON的Operatormode下的運作時間(時間)
P2電流表顯示信息調節的主工作電壓值。
P3電流計顯示信息ECOPS出示的直流電流值。
工作電壓和電流量的值相當于臭氧管耗費的具體電力工程，具體的主工作電壓值在于挑選1-phase還是3-phase開關電源，ECOPS對轉變的鍵入開關電源有較寬的賠償調整控制力，確保工作電壓和電流量的相乘在寬的范疇內。
4、臭氧發生器的LED警報顯示信息。
LED燈全亮時，請查驗散熱風扇和電極連接線的難題
LED燈所有滅掉時，應查驗主開關電源聯接、熔斷絲和工作電壓。
4.1臭氧控制器。
操縱線路板操縱臭氧發生器的起動和終止，根據檢驗報警系統斷開臭氧發生器的開關電源，維護發生器的一切正常工作中。
<
|
名稱
|
尺寸
|
氣源
|
冷卻方式
|
電源
|
功率
|
配件
|
配置
|
|
3克臭氧發生器
|
500*280*220mm
|
308氣泵
|
風冷
|
220V50HZ
|
100W
|
4米硅膠導氣管或10米PVC導氣管，曝氣石1個，卡箍2個，說明書1份
|
201不銹鋼機箱，多功能表頭海利308氣泵，3克臭氧發生器，16段微電腦定時,4米硅膠導氣管（或10米pvc導氣管），圓形曝氣石，塑料提手
|
|
5克臭氧發生器
|
500*280*220mm
|
308氣泵
|
風冷
|
220V50HZ
|
120W
|
4米硅膠導氣管或10米PVC導氣管，曝氣石1個，卡箍2個，說明書1份
|
201不銹鋼機箱，多功能表頭海利308氣泵，5克臭氧發生器，16段微電腦定時,4米硅膠導氣管（或10米pvc導氣管），圓形曝氣石，塑料提手
|
|
10克臭氧發生器
|
650*400*290mm
|
318氣泵
|
風冷
|
220V50HZ
|
200W
|
4米硅膠導氣管或10米PVC導氣管，曝氣石1個，卡箍2個，說明書1份
|
201不銹鋼機箱，多功能表頭海利318氣泵，10克臭氧發生器，16段微電腦定時,4米硅膠導氣管（或10米pvc導氣管），圓形曝氣石，
|
|
20克臭氧發生器
|
650*400*290mm
|
328氣泵
|
風冷
|
220V50HZ
|
300W
|
4米硅膠導氣管或10米PVC導氣管，曝氣石1個，卡箍2個，說明書1份
|
201不銹鋼機箱，多功能表頭海利328氣泵，10*2克臭氧發生器，16段微電腦定時,4米硅膠導氣管（或10米pvc導氣管），圓形曝氣石，
|
|
30克臭氧發生器
|
1100*550*450mm
|
328氣泵
|
風冷+水冷
|
220V50HZ
|
400W
|
5米PVDF導氣管，卡箍5個，水冷泵1個，水管2米，回水管2米，說明書1份，一個曝氣石。
|
201不銹鋼機箱，多功能表頭海利328氣泵，，30克臭氧發生器，16段微電腦定時，5米PVDF導氣管，一個曝氣石，外接水冷水泵。
|
50克臭氧發生器
（內置空壓機頭）
|
1100*550*450mm
|
空壓機機頭
|
風冷+水冷
|
220V50HZ
|
1200W
|
5米PVDF導氣管，卡箍5個，水冷泵1個，曝氣石1個水管2米，回水管2米，說明書1份
|
201不銹鋼機箱，多功能表頭，50克臭氧發生器，16段微電腦定時，5米PVDF導氣管，空壓機機頭，空氣冷凝器，氣水分離器，干燥管，灰塵過濾器，金屬提手，外接水冷水泵。
|
100克臭氧發生器
（內置空壓機頭）
|
1400*800*650mm
|
空壓機機頭
|
風冷+水冷
|
220V50HZ
|
1700W
|
5米PVDF導氣管，卡箍5個，水冷泵1個，水管2米，回水管2米，說明書1份
|
201不銹鋼機箱，多功能表頭，100克臭氧發生器，16段微電腦定時，10米PVDF導氣管，空壓機機頭，空氣冷凝器，氣水分離器，干燥管，灰塵過濾器，外接水冷水泵。
|
