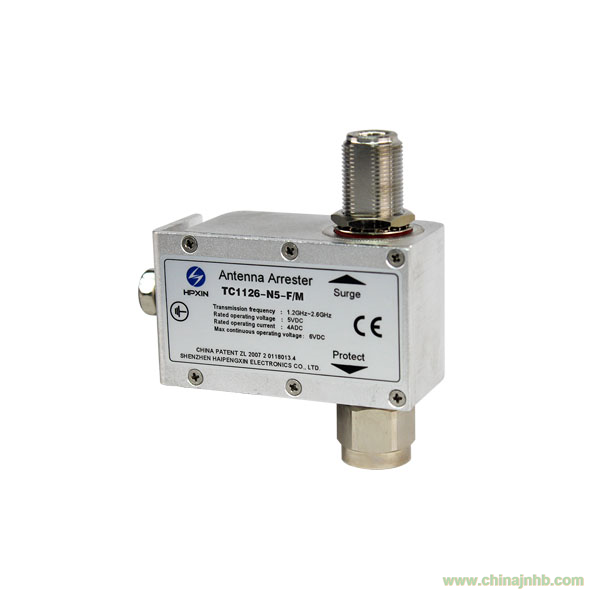

一、產品描述：
該產品用于1.2~2.6GHz頻段GPS/BD通信系統基站，使其免遭由天線引入的感應雷擊等過電壓損壞。產品具有防水功能，可用于室外。使其免遭由天線引入的感應雷擊等過電壓損壞。
二、產品特點：
1.通流量大
2.插入損耗低
3.壽命長
4.可適用室內外環境
三、技術參數：
|
項目
|
技術指標
|
|
產品型號
|
TC1126-D-FM
|
|
額定工作電壓
|
5VDC
|
|
最大持續運行電壓
|
6VDC
|
|
額定工作電流
|
4ADC
|
|
串聯電阻
|
0.5Ω±20%
|
|
絕緣電阻
|
≥1kΩ
|
|
傳輸頻率
|
1.2~2.6GHz
|
|
交流耐受能力
|
0.25A(1s, 5 times)
|
|
沖擊耐受能力
|
4kV,1.2/50μs; 2kA,8/20μs(10 times)
|
|
標稱放電電流
|
20kA(8/20μs)
|
|
最大放電電流
|
25kA (8/20μs)
|
|
電壓保護水平
|
≤15V(8/20μs，20kA)
|
|
≤20V(1.2/50μs ,4kV)
|
|
SPD類型
|
1類
|
|
持續功率輸入RF
|
≤100W
|
|
過載故障模式
|
Mode 3
|
|
電壓駐波比
|
≤1.12
|
|
插入損耗
|
≤0.2dB
|
|
端口特性阻抗
|
50Ω
|
|
端口型號
|
N（F/M）
|
|
防水等級
|
IP67
|
|
最大重量
|
300g
|
