科誠供應DFHRV-XX-N 導流型浮動盤管半容積式換熱器

  • 價格:12800元/臺
  • 供貨總量:2000
  • 最小起訂:1
  • 發貨期限:35
  • 所在地區:浙江省紹興市
  • 聯 系 人:陶珊珊女士

17769860608

打電話時請告知是在綠色節能環保網上看到的,謝謝!

  • 詳細介紹

DFHRV導流型浮動盤管半容積式換熱器



(一)產品介紹

浮動盤管換熱器是近年來國內發展的一種新型換熱設備。與固定U型管束相比,浮動盤管能上下輕微浮動,產生高頻振動,形成良好紊流傳熱狀態,并且它能借助通過高溫熱媒的薄壁銅管管壁與管外壁結垢層膨脹量的差異,在一定條件下,使水垢自動脫落。但水垢的自動去除受水質、使用條件熱媒工況、維護管理等多項因素影響。任何產品均不能因此忽略盤管維護檢修。

DFHRV導流型浮動盤管半容積式換熱器是在浮動盤管作為換熱器元件的基礎上,就解決同類換熱設備存在的問題做出了較深的研究改進。

它具有如下特點:

1、浮動盤管維護方便,盤管可在罐內進行檢修或更換。

2、采用多行程螺旋的浮動管組,熱媒分布均勻,流程長,消除了短路換熱現象。同時,本產品借用了RV-03/04導流的原理,在大直徑的罐體內合理地設置了導流裝置,進一步改善了換熱工況。本產品樣罐經過檢測,汽水換熱時,在蒸汽壓力Pt=0.2~0.4MPa(溫度為T1=126~152℃),被加熱水T2=65℃,凝結水出水溫度T2≤40℃的工況下,傳熱系數K=2100Kcal/㎡.h.℃。水水換熱時,在熱媒進出水溫度為T1=82℃、T2=50℃的工況下,K=1200Kcal/㎡.h.℃,充分顯示出高效率,換熱充分的優異性能。

3、本產品換熱管束底部已接近罐底,加上導流裝置之作用,罐內基本上消除了冷水滯水區,容積利用率達100%。

4、被加熱水水頭損失0.5-1米,不影響系統冷熱水壓力平衡。

5、浮動盤管采用優質薄壁紫銅管或不銹鋼管,有利于利用管壁與結垢層的不同膨脹量脫落水垢,以此減少維護管理工作量,保持高效節能。

(二)設計使用說明

1、本系列換熱器適用于一般工業及民用建筑的熱水供應系統,熱媒為蒸汽或高溫熱水,設計選用時應注明熱媒品種。

2、每一規格的換熱器,均設有四種或四種以上換熱面積,設計值既保證合理的貯水容積(一般宜為15-20分鐘的設計小時熱水量),又充分發揮其高效熱能力兩個方面來選用盤管面積。本產品亦可根據用戶特殊需要非定型產品設計。

3、被加熱水出口溫度不得高于75℃,實際使用時,為延緩結垢,被加熱水溫度宜控制在50-60℃之間。

4、材質:殼體可按用戶要求,選擇不銹鋼材料(SUS304、SUS316L、SUS2205)或碳鋼內襯SUS304、碳鋼內襯SUS316L、碳鋼內襯SUS444、碳鋼內襯銅;浮動盤管材料采用紫銅管或不銹鋼管。

5、按《外形尺寸及安裝圖》做加筋砼支撐,并預留螺孔位置。砼支墩尺寸按尺寸表注。

6、安全技術要求:

1)在換熱器頂部安裝安全閥,安全閥的工作壓力應與技術參數表中的殼程設計壓力Ps值相同(訂購安全閥時應申明)。安全閥的安裝和使用應符合國家相關規定。

2)為防止安全閥失控,可在熱水系統設計中設膨脹罐、膨脹水箱或壓力式膨脹罐。

7、換熱器使用中,應視水質及使用情況定期對浮動盤管部分進行維護管理,當水質硬度高時,宜采用事宜的軟化措施或水質穩定措施。隔2-3天開啟泄水排污閥一次,進行排污。

8、當熱媒為蒸汽時,其壓力Pt≤0.4MPa,凝結水出水管上可不設疏水器,Pt>0.4MPa時,宜設疏水器。


(三)編號說明



(四)DFHRV導流型浮動盤管半容積式換熱器主要技術參數表


(五)DFHRV導流型浮動盤管半容積式換熱器尺寸表


(六)DFHRV導流型浮動盤管半容積式換熱器外形尺寸圖


(七)DFHRV導流型浮動盤管半容積式換熱器管路接管示意圖


(八)設備材料表


注:1、熱媒為熱媒水時,不得設疏水器。

2、蒸汽為熱媒時,熱媒出水管管徑應比熱媒進口小2-3號。

3、溫控閥由使用方與生產企業商定。

4、配管及配管上的閥門、疏水器、除污器、壓力表、溫度計等由設計定,使用單位自備。

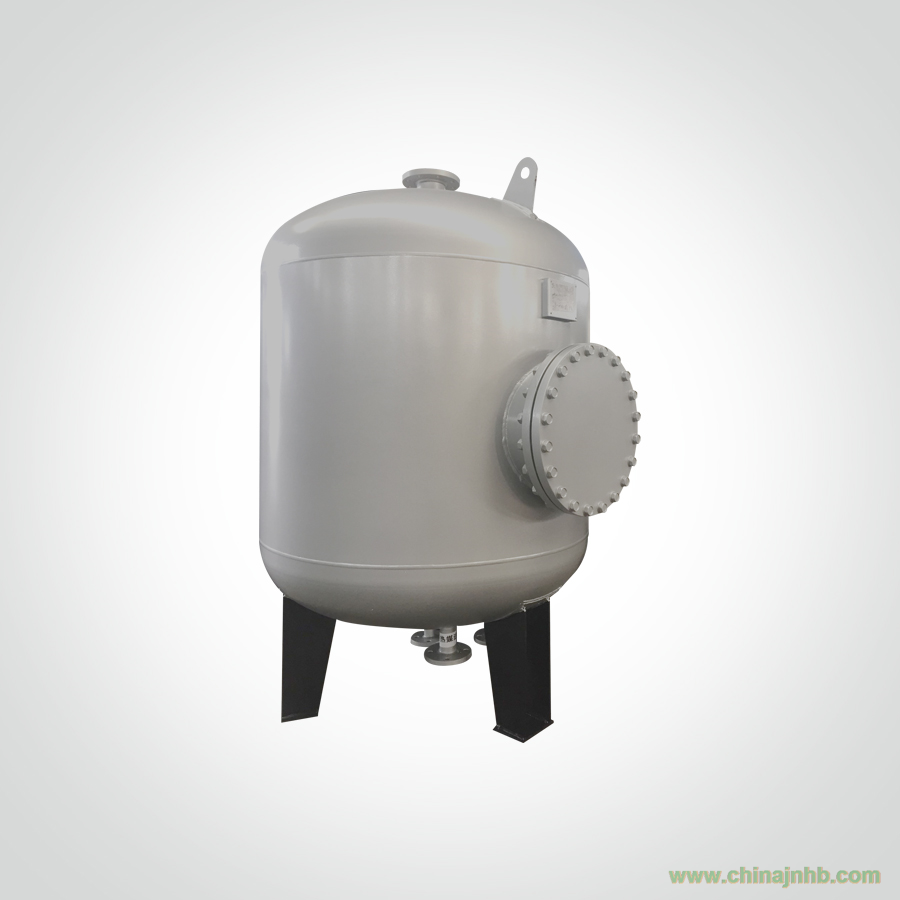

產品實物圖



,
