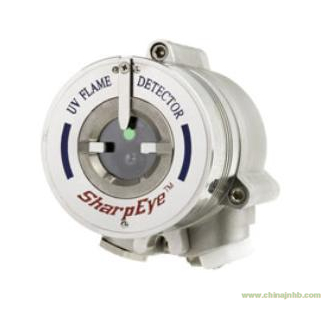

SharpEyeTM 40/40U和40/40UB（BIT）紫外火焰探測器適用于工業環境的火焰精確地探測。
SharpEyeTM 40/40U和40/40UB（BIT）紫外火焰探測器配置了高靈敏度的紫外傳感器，監測早期的火焰紫外放射線。
SharpEyeTM 40/40U和40/40UB（BIT）紫外火焰探測器能夠在3 sec. 內探測到 1ft.2 (0.1m2)汽油鍋火。獨有的紫外（UV）火焰探測傳感器（40/40FU）能夠在火警和爆炸物點燃的瞬間就對紫外線放射作出反應。
SharpEyeTM 40/40U和40/40UB（BIT）紫外火焰探測器獨有的設計使其適用于各種環境和技術要求。
SharpEyeTM 40/40U和40/40UB（BIT）紫外火焰探測器過了IEC61508認證和SIL2認證。
SharpEyeTM 40/40U和40/40UB（BIT）紫外火焰探測器特別適用于探測無形的火焰：氫氣、氫化物、氨氣、硅烷等。
特點:
紫外(UV)光譜檢測
HART參數設置功能
自動或手動校準功能 (BIT)
加熱窗口
4-20mA 或3-4線輸出
FM,CSA,ATEX/IECEx認證
EN54-10,FM3260,DNV Marine
典型應用:
航空航天–氫氧化物、肼和氫燃料
汽車 – 制造、噴漆房
化學品 – 生產、儲存和運輸
炸藥和軍需品 – 儲存和裝卸
油漆 – 制造
石化產品 –生產、儲存和運輸
制藥業
橡膠業 – 制造、合成
發電 – 泵區、機房、無人職守區
印刷 – 溶劑處理、壓平、和干燥工藝
倉庫 – 易燃品的儲存
基本技術參數：
|
光譜量程
|
紫外(UV)光譜0.185-0.260μm
|
|
檢測范圍
1ft2（0.1m2）鍋火
|
正庚烷 50ft（15m）
汽油 50ft（15m）
柴油 37ft（11m）
航空汽油JP5 37ft（11m）
煤油 37ft（11m）
|
95%乙醇 37ft（11m）
甲醇 37ft（11m）
異丙醇37ft（11m）
氫33ft（10m）
甲烷* 40ft（12m）
|
液化石油氣40ft*（12m）
聚丙烯球團礦**18ft（5m）
辦公用紙20ft（6m）
|
|
20”（0.5m）高，8”（0.2m）寬 羽火
|
|
反應時間
|
≥5秒
|
|
可調延時
|
≤30秒
|
|
靈敏度范圍
|
1 平方尺 （0.1m2） 正庚烷 鍋火 50ft（15m）
|
|
監測范圍
|
垂直95o,水平100o
|
|
自檢功能
|
手動或自動自檢
|
|
溫度范圍
|
工作溫度： －67℉～167℉（－55℃ ～ 75℃）
工作溫度（可選）：－67℉～185℉（－55℃ ～ 85℃）
儲存溫度： －67℉～185℉（－55℃ ～ 85℃）
|
|
濕度
|
95％（100%非冷凝條件下短時暴露）
|
|
加熱鏡頭
|
除霧除冰
|
電子技術參數：
|
工作電壓
|
24VDC（18－32VDC）
|
|
工作電流
|
待機狀態：≤90mA（110mA 帶加熱鏡頭）
報警狀態：≤130mA（160mA帶加熱鏡頭）
|
|
電纜導管
|
2*3/4″-14 NPT管 或 2*M25*1.5mm ISO
|
|
接線
|
12-22AWG（2.5mm2-0.3mm2）
|
|
電路保護
|
符合 MIL-STD-1275B標準
|
|
電磁兼容
|
EMI/RFI EN61326-3和EN61000-6-3
|
|
電氣接口
|
探測器包括12個終端和5個線纜選擇（工廠設置）
|
輸出：
|
繼電輸出
|
報警，故障和兼容性輸出
額定 5A @30 VDC/250VAC
|
|
0－20mA
|
故障（Fault）：
自校失?。海?/span>BIT Fault）
正常（Normall）：
示警（Warning）：
報警（Alarm）：
環路電阻（Resistance loop）：
|
0
2mA
4mA
16mA
20mA
100-600Ω
|
+1mA
±10% ±10%
±5%
±5%
|
|
HART協議
|
可選的HART 協議0-20mA的模擬電流(移頻鍵控)-用于維修
配置的變化和資產管理,可選擇mA輸出線路
|
|
RS-485
|
配置有RS-485標準接口,可用于連接控制器等設備
|
物理屬性：
|
外殼材質
|
電拋光316L不銹鋼
重型銅自由鋁(小于1%),紅色環氧樹脂搪瓷
|
|
裝配
|
電拋光316L不銹鋼
|
|
外形尺寸
|
4" x 4.6" x 6.18" (101.6 x 117 x 157 mm)
|
|
重量
|
不銹鋼（St. St 316L）：6.1lb （2.8 Kg）
鋁(Aluminum)： 2.8lb （1.3 Kg）
山傾斜 ： 2.2lb （1.0 kg）
|
|
適用環境
|
符合MIL-STD-810C標準（濕度、鹽分、霧、振動、機械沖擊、高低溫度環境）
|
|
防護性能
|
IP66、IP67、EN60529、NEMA 250 6P
|
認證：
|
危險區域
|
ATEX and IECEx
|
Ex II 2 GD,
Ex de IIB+H2 T5 (-55oC to + 75oC)
Ex de IIB+H2 T4 (-55oC to + 85oC)
Ex tD A21 IP66/X7 T 95oC
Ex tD A21 IP66/X7 T 105oC
|
|
FM/FMC/CSA
|
Class I Div. 1, Groups B, C & D
Class II/III Div. 1, Groups E, F & G
|
|
防護性能
|
EN54-10 (LPCB)
FM-3260 (FM)
|
|
可靠性
|
IEC61508 - SIL2 (TUV)
|
