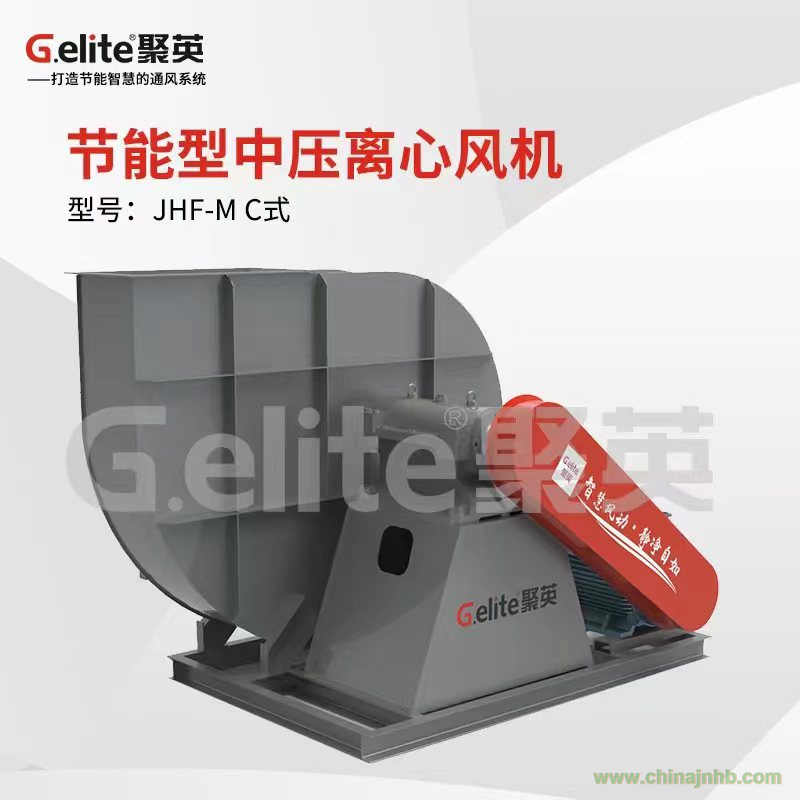

JHF-M 中壓型環保離心風機?

一、特性及應用?

JHF-M系列中壓型環保離心風機，其性能上集合了高壓風機壓力系數高和中低壓風機流量大的特點，使選型風機能保持在最佳工況點范圍內，具有效率高、風壓大、噪聲低。節能，運行平穩、外形美觀、結構緊湊等特點?？蓮V泛用干發電、冶金、石化、涂裝、建材等行業的環保凈化系統和工業工藝生產 線系統設備配套。?防爆型; 采用在與葉輪毗鄰的集流器上襯隔爆圈的型式，降低發生碰擦?xí)r產生火花的幾率，從而保證防爆環境下的安全使用，已取得防爆強制CCC認證，防爆標志涉及ExdIICT4 Gb，Ex dIIB T4 Gb/Ex tD A21 IP65 T130℃。?防腐型∶可根據現場輸送介質及其他要求，改變材質特性或表面處理，滿足現場需要。 可采用不銹鋼或鋼制滾塑等工 藝，如果采用玻璃鋼材質，可選用樣本中玻璃鋼風機參數。

二、型式?JHF-M中壓型環保離心風機為單吸入，可制成右旋與左旋兩種型式，風機的傳動方式為 A、C、D三種。三、結構?傳動方式為A式的風機主要由葉輪、機殼、進風口等部件直聯電機組成，傳動方式為C、 D式風，機主要由葉輪、機殼、進風口和傳動組等組成。?（1）葉輪∶由后向型R板式葉片、曲線型前盤和平板后盤組成，均采用鋼板焊接而成，并靜、動平衡校驗，平衡精度≤5.6級，具有高效、高壓、噪聲低等優點。?

（2）機殼; 采用鋼板焊接而成，具有外形美觀、拆卸方便、質輕而結構牢固等優點。?

（3）進風口∶采用收斂式流線型整體結構，用焊接固定在風機入口側，并與進口圈制成一體，具有重量輕、振動小、效率高、外形美觀等優點。?

（4）傳動組，由主軸、整體式軸承箱、滾動軸承、帶輪或聯軸器等組成。主軸由45#優質碳鋼精密加工 而成; 采用調心球軸承或滾子軸承，均采用軸承潤滑脂潤滑。?

三、使用須知?

風機輸送介質為空氣或其它不自燃的、不含腐蝕性的氣體混合物;輸送介質內不允許有粘性物質，含塵量和硬質顆粒物不大150mg/m。?

本風機輸送介質進口溫度為-20℃~+80℃，高溫型風機輸送介質進口最高溫度為250℃。如進氣溫度為80℃~250℃，需采用水冷整體式軸承箱。對于介質溫度>250℃~500℃的高溫風機，其冷卻方式、結構材質根據溫度組別均有較大區別，如傳動部可采用水 / 風冷組合的冷卻方式，其外形結構及安裝尺寸以我司量身定制的技術圖樣文件為準。?

JHF-M系列中壓型環保離心風機，其性能上集合了高壓風機壓力系數高和中低壓風機流量大的特點，使選型風機能保持在最佳工況點范圍內，具有效率高、風壓大、噪聲低。
