一、產品用途：

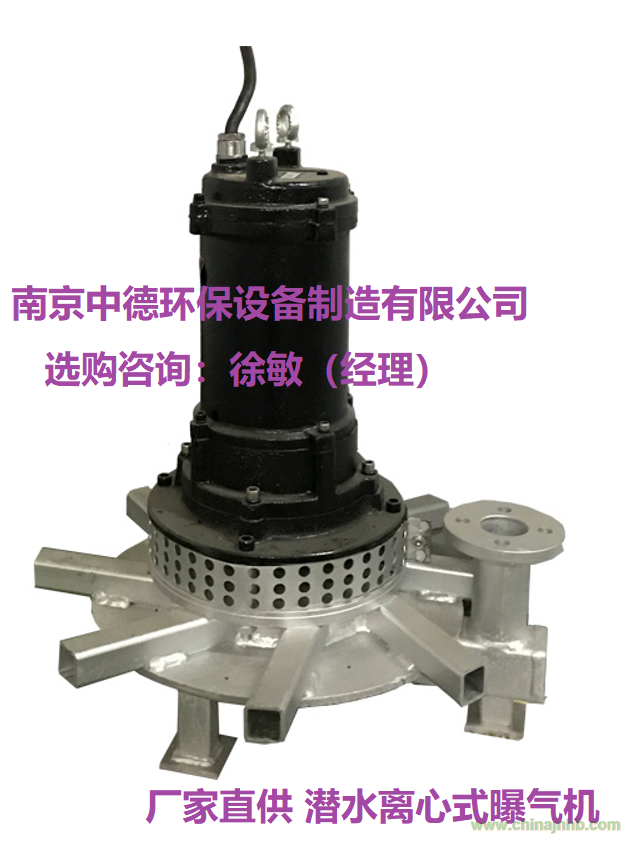

QXB型潛水曝氣機用于污水處理廠曝氣池、曝氣沉砂池中，對污水污泥的混合液進行充氧及混合，以及對污水進行生化處理或養殖增氧．
進氣量為10-32m3/h,增氧能力0.37-24kg2/h，電機功率為0.75-22kＷ.
二、QXB型潛水曝氣機特 點：
1)結構緊湊、占地面積小、安裝方便；
2)除吸氣口外，其余部分潛入水中運行、噪聲??；
3)吸入空氣多，產生氣泡多而細，溶氣率高；
4)無需要提供氣源，省去鼓風機，工程投資少；
5)采用德國ABS潛污泵技術，葉輪流道采用無堵塞式，運行安全、可靠.
三、原理
曝氣機采用電機和葉輪直接傳動，利用葉輪旋轉所產生的離心力排開周圍水形成低壓區吸入水流同時，在葉輪處制造真空而吸入空氣，在混氣室中氣與水充分混合形成均勻的氣水混合液，在離心力作用下快速排出。
由于水流噴射*，造成有效的水流循環，使空氣被剪切成大量的微小氣泡。極大提高了其表面積，且由于氣泡上升緩慢使空氣中大量的氧溶于水中，使得該機動力效率優于其它種類的曝氣機。
四、特性
1、的混氣室設計，吸入空氣量多，混合效果好，氧利用率高；
2、氣水混合液以特殊的角度從混氣室中排出，可使水流成螺旋狀向水平方向并繼而向上流動，在曝氣的同時兼有攪拌作用；
3、機體沉入水中運行，無噪音。進氣管出水面可加裝消音器，增強消音效果。
五、結構示意圖：
六、主要技術參數
|
型號
|
QXB0.75
|
QXB1.5
|
QXB2.2
|
QXB3
|
QXB4
|
QXB5.5
|
QXB7.5
|
QXB11
|
QXB15
|
QXB18.5
|
QXB22
|
|
功率KW
|
0.75
|
1.5
|
2.2
|
3
|
4
|
5.5
|
7.5
|
11
|
15
|
18.5
|
22
|
|
電流A
|
2.4
|
4
|
5.8
|
7.8
|
9.8
|
12
|
17
|
24
|
32
|
39
|
45
|
|
電壓V
|
380
|
|
轉速r/min
|
1470
|
|
頻率Hz
|
50
|
|
絕緣等級
|
F
|
|
大潛入深度m
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
4
|
5
|
5.5
|
6
|
|
進氣量m3/h
|
10
|
22
|
35
|
50
|
75
|
85
|
100
|
160
|
200
|
260
|
320
|
|
標準狀態下清水
充氧量kgO?/ h
|
0.37
|
1
|
1.8
|
2.75
|
3.8
|
5.3
|
8.2
|
13
|
17
|
19
|
24
|
七、外形及安裝尺寸：
八、潛水離心式曝氣機流場圖：
九、現場安裝圖：
