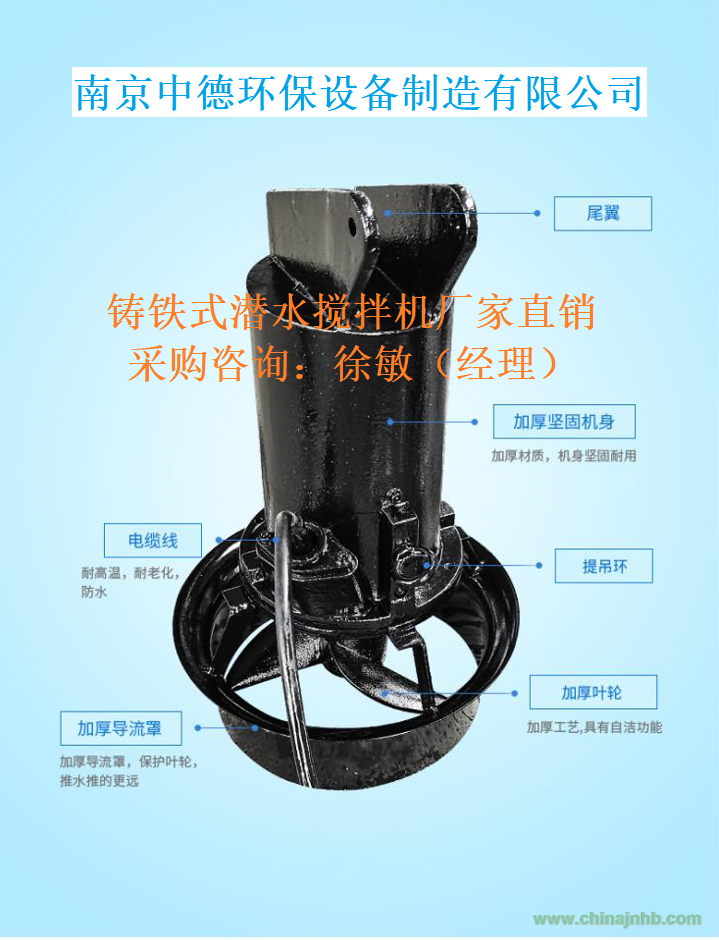

鑄件式潛水?dāng)嚢铏C(jī)
1.結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。
2.葉片具有自潔功能，可防雜物纏繞、堵塞。
3.與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。
4.電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。
5.機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。
三、鑄件式潛水?dāng)嚢铏C(jī)產品說明
QJB0.85/8-260/3-740c
QJB------潛水?dāng)嚢铏C(jī)（推流器）的拼音縮寫
260-----葉輪名義直徑
740-------葉輪轉速
0.85------電機功率（KW）
配用功率范圍：0.85-10KW
葉輪直徑范圍：260-615mm
葉輪轉速范圍：180-980r/min
推力范圍：≤2900N
材質：鑄鐵/鑄造全不銹鋼 可根據客戶要求定做
四 、用途及適用條件
混合攪拌系列潛水?dāng)嚢铏C(jī)適用于各種水處理工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。
潛水?dāng)嚢铏C(jī)可在下列條件下正常連續運行：
★ 高介質溫度不超過40°C
★ 介質的PH值在5-9
★ 介質密度不超過1150KG/M^3
★長期潛水運行，潛水深度一般不超過20米
五、 選型注意事項
為保證潛水?dāng)嚢铏C(jī)取得佳運行效果，請使用方提供如下資料：
◎ 運用目的
◎ 池型及尺寸，包括水深
◎ 攪拌介質的特性，包括粘度、密度、溫度、及固體物含量等
污水生化處理工藝常用的方法有：
1如A/B法 A/O法 A/A/O法 SBR法 CASS法 CAST法
2氧化溝（奧巴爾、卡羅賽）的處理設施中的厭氧池
3缺氧池、厭氧生物選擇器、好氧生物選擇器、氧化塘、污泥池等
工業液態流程中：
1攪拌混合池、中和池、均質池、攪拌推流池、
2循環流動池等
正常運行條件
攪拌機、推流器可在下列條件下正常連續運行：
空氣相對濕度不大于90%RH
介質的值在5~9之間
介質的高溫度不超過40℃— F級絕緣，防護等級IP68，24小時連續運行
需*浸沒水中，潛水深度不超過25m— 液體密度一般不超過1150Kg/m
無劇烈震動和顛簸沖擊及垂直斜度不超過5°的場所
無爆炸危險且介質中無腐蝕金屬和破壞絕緣的氣體的場所
在一般生化工藝系統中的應用
為了滿足在不同環境下都能達到佳的攪拌功能，我們?yōu)橛脩籼峁┝硕喾N型號的潛水?dāng)嚢铏C(jī)，同時可提供選型服務，請使用方提供如下材料；
運用目的
池體：尺寸、工藝、水深
流體特性：流速、混合強度
介質特性：黏度、密度、溫度、固體含量、PH值
攪拌機所需要的配套功率是按攪拌水體的密度、體積大小、池型尺寸、黏度而定的，并根據具體情況采用一臺或多臺攪拌機。
適用范圍
1混合，交辦，溶解
2活性泥的均質化
3混合化學或高黏度液體
4養魚
5暴雨蓄水池
6防止顆粒沉淀
7推流
8冷卻池
選型參數
在生化處理系統中（曝氣池、缺氧、厭氧池），活性污泥濃度一般為：2000-5000mg/L，在輔助系統（回流污泥池、污泥貯存池）中，活性忤逆濃度約為9000-12000mg/L混合液，這種混合液的比重約為：r=1.005-1.05.這種混合液的含水率約為：99.8-99.2%。若令這種混合液處于混合狀態而不分離，選擇潛水?dāng)嚢杵骰蛘咄屏髌餍铦M足以下兩點：
1、混合液的流速≥0.3m/ s（任意方向）
2、通常情況下，向污水中注入能量，攪拌機大約5-8瓦/m3混合液
電氣控制系統
引出控制保護信號線，采用控制柜進行控制保護，具體對設備進行過載、缺相、短路、泄露、超溫等保護功能和提供相應的信號指示，可確保機組可靠運行，并可根據用戶要求配備PLC接口。控制方式及元器件按照標文件要求制作。
|
型 號
|
電機功率 (KW)
|
額定電流（A）
|
葉輪轉速(r/min)
|
葉輪直徑 (mm)
|
軸向推力 (N)
|
重量 (kg)
|
|
QJB0.85/8-260/3-740C*
|
0.85
|
3.2
|
740
|
260
|
165
|
55/65
|
|
QJB1.5/6-260/3-980C*
|
1.5
|
4.0
|
980
|
260
|
290
|
55/65
|
|
QJB1.5/8-400/3-740S
|
1.5
|
5.2
|
740
|
400
|
600
|
74/82
|
|
QJB2.2/8-320/3-740C/S*
|
2.2
|
5.9
|
740
|
320
|
585
|
88/93
|
|
QJB2.5/8-400/3-740S
|
2.5
|
9
|
740
|
400
|
810
|
74/82
|
|
QJB4/6-320/3-960C/S*
|
4
|
10.3
|
960
|
320
|
610
|
88/93
|
|
QJB4/6-400/3-980S
|
3.8
|
11.8
|
980
|
400
|
1200
|
80/88
|
|
QJB4/12-620/3-480S
|
4.0
|
14
|
480
|
620
|
1400
|
190/206
|
|
QJB5.0/12-620/3-480S
|
5.0
|
18.2
|
480
|
620
|
1800
|
196/212
|
|
QJB5.5/8-640/3-232C/S
|
5.5
|
13.5
|
232
|
640
|
1200
|
160/184
|
|
QJB7.5/6-640/3-303C/S*
|
5.4
|
17.5
|
303
|
640
|
790
|
216/229
|
|
QJB7.5/12-620/3-480S
|
7.5
|
27
|
480
|
620
|
2600
|
240/256
|
|
QJB10/12-620/3-480S
|
10
|
32
|
480
|
620
|
3300
|
250/266
|
|
QJB11/6-790/3-303C
|
11
|
25.4
|
303
|
790
|
3500
|
372/389
|
|
QJB15/6-790/3-368C
|
15
|
34.5
|
368
|
790
|
4000
|
372/389
|
注：潛水?dāng)嚢铏C(jī)額定電壓為380V，頻率為50Hz；
型號后加注*的為鑄件型攪拌機，其余為直聯沖壓式攪拌機。
|
型 號
|
電機功率
|
額定電流（A）
|
葉輪轉速（r/min）
|
葉輪直徑
|
推力（N）
|
重量
|
|
QJB1.5/4-1100/2-85P
|
1.5
|
4
|
85
|
1100
|
1780
|
170
|
|
QJB1.5/4-1400/2-36P
|
1.5
|
4
|
36
|
1400
|
696
|
180
|
|
QJB1.5/4-1800/2-42P
|
1.5
|
4
|
42
|
1800
|
1480
|
198
|
|
QJB2.2/4-1400/2-42P
|
2.2
|
4.9
|
42
|
1400
|
854
|
180
|
|
QJB2.2/4-1600/2-36P
|
2.2
|
4.9
|
36
|
1600
|
1058
|
190
|
|
QJB2.2/4-2000/2-36P
|
2.2
|
4.9
|
36
|
2000
|
1459
|
200
|
|
QJB3/4-1100/2-135P
|
3
|
6.8
|
135
|
1100
|
2410
|
170
|
|
QJB3/4-1600/2-52P
|
3
|
6.8
|
52
|
1600
|
1386
|
190
|
|
QJB3/4-1800/2-52P
|
3
|
6.8
|
52
|
1800
|
1946
|
198
|
|
QJB3/4-2500/2-36P
|
3
|
6.8
|
36
|
2500
|
1243
|
215
|
|
QJB4/4-1800/2-63P
|
4
|
9
|
63
|
1800
|
2750
|
200
|
|
QJB4/4-2000/2-52P
|
4
|
9
|
52
|
2000
|
1960
|
220
|
|
QJB4/4-2200/2-52P
|
4
|
9
|
52
|
2200
|
1986
|
220
|
|
QJB4/4-2500/2-42P
|
4
|
9
|
42
|
2500
|
2850
|
250
|
|
QJB5/4-2200/2-63P
|
5
|
11
|
63
|
2200
|
2590
|
215
|
|
QJB5/4-2500/2-52P
|
5
|
11
|
52
|
2500
|
3090
|
250
|
|
QJB7.5/4-1800/2-63P
|
7.5
|
15
|
63
|
1800
|
4250
|
280
|
|
QJB7.5/4-2500/2-63P
|
7.5
|
15
|
63
|
2500
|
4275
|
280
|
六QJB潛水?dāng)嚢铏C(jī) 安裝系統
潛水?dāng)嚢铏C(jī)的安裝系統可在無需排出池中污水的情況下，能快速安裝和拆卸潛水?dāng)嚢铏C(jī)。
當池深H<4米時建議采用安裝系統一。潛水?dāng)嚢铏C(jī)的潛水深度可以根據需要進行垂直方向的調節，而且在水平賣弄內可繞導桿旋轉的大角度為正負60°起吊系統底座、支撐架和下托架與池的有關連接面均采用膨脹螺栓固定，無需預留孔。安裝系統二用導向鋼繩導桿，具有運輸方便，現場安裝簡單等特點。該系統從根本避免了由于運輸引起導桿彎曲的、變形從而影響正常使用的情況，并有效改善了池深過深情況下，由于導桿的安裝誤差而導致的無法正常起吊等現象。在有懸臂池頂?shù)陌惭b條件下更顯得操作方便可靠。
客戶訂貨時，請?zhí)峁┏厣頗及池形圖，以便廠房加工時確定導桿或?qū)蜾摻z的尺寸。安裝系統的材質采用不銹鋼（或碳鋼）制造。安裝系統中除導桿或?qū)蜾撈鸬醯鬃?，多臺攪拌機可公用一套起吊裝置。
七 、QJB潛水?dāng)嚢铏C(jī)安裝注意事項
◎?qū)U或?qū)蜾摻z應與水平垂直，可采用鉛錘校正；
◎吊鉤在起吊潛水?dāng)嚢铏C(jī)時，葉輪端較水平面應上仰5°-10°
◎通過起吊裝置上的鏈條的調節，使得潛水?dāng)嚢铏C(jī)沿導桿或?qū)蜾摻z滑下過程中，起吊鉤和潛水?dāng)嚢铏C(jī)的起吊重心處于同一垂直線上。
八、QJB潛水?dāng)嚢铏C(jī)系統安裝圖：
九、潛水?dāng)嚢铏C(jī)選型：
|
潛水?dāng)嚢铏C(jī)型號
|
功率
|
電流
|
葉輪直徑
|
葉輪轉速
|
推力
|
重量
|
安裝系統
|
|
KW
|
A
|
mm
|
r/min
|
N
|
kg
|
|
QJB0.85/8-260/3-740
|
0.85
|
3.1
|
260
|
740
|
165
|
65
|
系統Ⅰ
|
|
QJB1.5/6-260/3-980
|
1.5
|
4
|
260
|
980
|
300
|
65
|
系統Ⅰ
|
|
QJB2.2/8-320/3-740
|
2.2
|
5.9
|
320
|
740
|
320
|
70
|
系統Ⅱ
|
|
QJB4/6-320/3-960
|
4.
|
10.3
|
320
|
960
|
610
|
70
|
系統Ⅱ
|
|
QJB5.5/8-640/3-232
|
5.5
|
13.5
|
640
|
232
|
1200
|
184
|
系統Ⅲ
|
|
QJB7.5/6-640/3-303
|
7.5
|
17.5
|
640
|
303
|
2400
|
229
|
系統Ⅲ
|
|
QJB11/6-790/3-303
|
11
|
25.4
|
790
|
303
|
6500
|
389
|
系統Ⅲ
|
|
QJB15/6-790/3-368
|
15
|
34.5
|
790
|
740
|
4000
|
389
|
系統Ⅲ
|
|
QJB1.5/8-400/3-740
|
1.5
|
5.4
|
400
|
740
|
600
|
70
|
系統Ⅰ/Ⅱ
|
|
QJB2.5/8-400/3-740
|
2.5
|
9
|
400
|
740
|
800
|
70
|
系統Ⅱ
|
|
QJB4/12-620/3-480
|
4
|
14
|
620
|
480
|
1400
|
184
|
系統Ⅱ/Ⅲ
|
|
QJB4/6-400/3-980
|
4
|
12
|
400
|
980
|
1200
|
73
|
系統Ⅱ/Ⅲ
|
|
QJB5/12-620/3-480
|
5
|
18.2
|
620
|
480
|
1800
|
184
|
系統Ⅲ
|
|
QJB7.5/12-620/3-480
|
7
|
27
|
620
|
480
|
2600
|
229
|
系統Ⅲ
|
|
QJB10/12-620/3-480
|
10
|
32
|
620
|
480
|
3300
|
229
|
系統Ⅲ
|
十、現場圖：
十一、流速圖：
以下流速場是在清水中，邊界水流速度為V=0.1m/s 工況下
