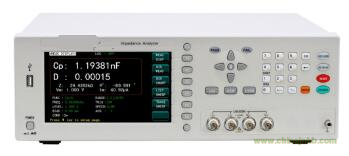

DLT-01 Dielectric tester型介電測試儀

關鍵詞：介電常數，諧振頻率Fp，機電耦合系數Ke?，機械品質因素 Qm

     DLT-01 Dielectric tester型介電測試儀是一款多功能的介電測試儀，即可測試包括介電常數、介電損耗、電容等參數，又可以測量諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等材料參數，為材料研究測試提供第一手原始數據，提供元整的數據圖，是高等院校，科研院所及材料研究生產的重要工具,同時還可以配合高溫設備，進行高溫設備測試。

一、主要特點：

●自動平衡技術電橋，測量準確度高

●4端對開爾文測試端，測量范圍準確度高

●提供內部直流偏壓-5V～+5V

●可選配內部±40V偏置電壓源

●簡體中文、英文操作語言

●分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

●配備電導率σ·介電常數ε的運算功能

●進行測試數據、測試條件保存（U盤或內部）

●繪圖掃描圖像直接拷屏到U盤功能

●加強的測試端保護功能

●USB、GPIB、RS232、LAN等上位機連接接口

二、主要技術參數

1、頻率：20HZ-1MHZ,5MHZ,10MHZ,15MHZ,30MHZ，50MHZ多種可選

2、D33測試范圍：0-6000PC/N(選配ZJ-3型精密壓電系數測試儀)

5、基本精度 ：0.05%

6、測試電平: 5mV—2Vrms

7、輸出阻抗: 10Ω, 30Ω, 50Ω, 100Ω

8、測試參數：D33，電容，介電常數，諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等

9、通道數：1通道

10、電極： 雙面夾持探針

11、軟件：自動計算并輸出數據，軟件可根據實驗方案設計，通過測量C和D值，自動完成介電常數和介電損耗隨頻率、電壓、偏壓多維變化的曲線。

線。
