比例積分閥產品詳細介紹：

ET7200系列電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。

產品特點：

1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。

2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。

3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）

4. 控制信號：開關/浮點信號/開關帶無源信號反饋

模擬：0-10V/4-20mA反饋輸出可選電壓0-10V、或電流信號4-20mA DC。

閥體技術參數

閥體型號		DN20	DN25	DN32	DN40	DN50	DN65
閥桿行程		20	20	20	20	20	20
壓差		0.3	20	0.3	0.3	0.3	0.3
流量系數KV值		10	10	16	25	40	63
公稱壓力		1.6mpa
液體溫度		水-10℃-95℃ 蒸汽-10℃-180℃
介質		冷/熱水，蒸汽等
材質	閥體	黃銅、不銹鋼、鑄鋼（蒸汽須選擇法蘭鑄鋼、不銹鋼閥體
	閥芯	黃銅，不銹鋼
	閥桿	不銹鋼
	密封	四氟填充，V型密封，彈簧自補償、WCB、304
泄漏量		單座閥小于KV值得0.04%

執行器技術參數

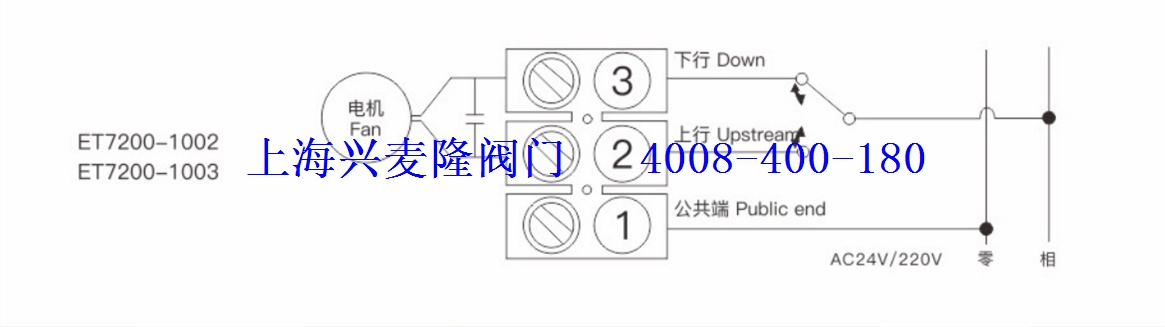

執行器型號	ET7200-1003	ET7200-1002	ET7200-1001
動作/控制	可逆的，遞增控制	可逆的，遞增控制	比例式制型正轉或反轉
電源電壓	AC220V 50/60HZ±10%	AC24V 50/60HZ±10%	AC24V 50/60HZ±10%
電機型式	交流永磁同步可逆機電
作用力	1000N	1000N	1000N

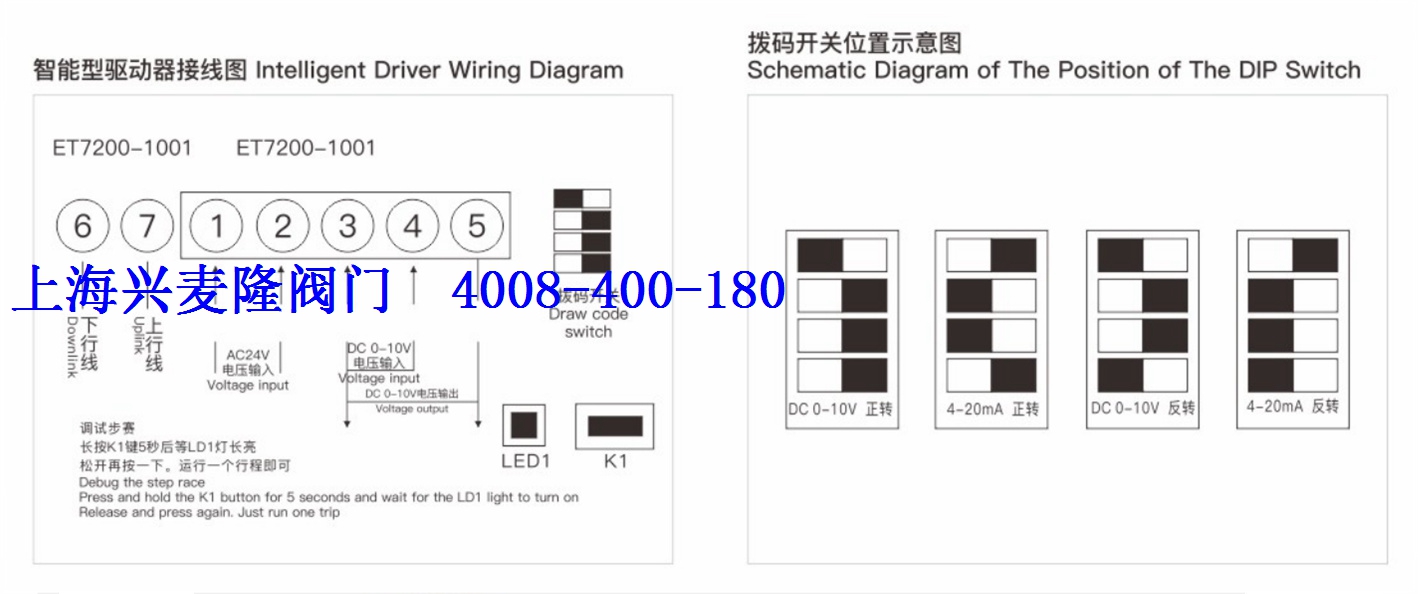

控制信號	增量/開關信號	開關/增量/浮點信號	0（2）~10VDC或0（4）~20mADC
反饋信號	/	無源信號（可選有源）	0（2）~10VDC或0（4）~20mADC
功率消耗	7.5VA	7.5VA	7.5VA
行程	25mm	25mm	25mm
工作溫度	-10~-90	-10~-90℃	-10~-9℃
工作濕度	10%90%RH無結露

主要外形連接尺寸

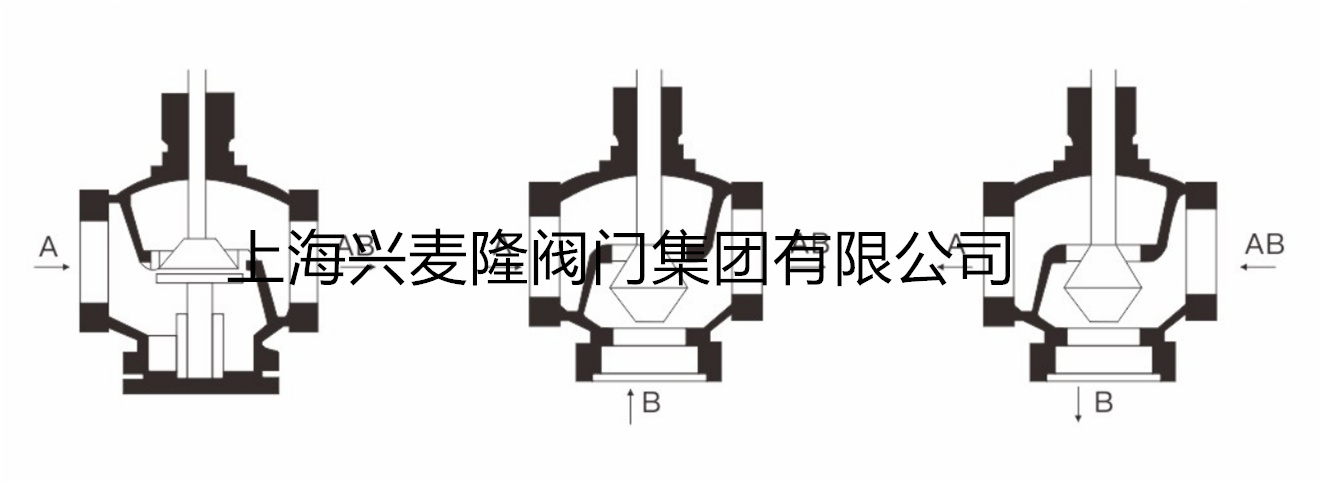

閥體型號	規格	形式	最大壓差MPa	KV值	尺寸（L	尺寸（H+H1）
GS6620	DN20	二通	0.3	8	10	28
GS6620	DN25	二通	0.3	10	11	29
GS6620	DN32	二通	0.3	16	12	32
GS6620	DN40	二通	0.3	25	12.5	35
GS6620	DN50	二通	0.3	40	13	35
GF8042	DN65	二通	0.3	65	25.5	47
GS6620-3	DN25	三通	0.3	10	11	35
GS6620-3	DN32	三通	0.3	16	12	35
GS6620-3	DN40	三通	0.3	25	12.5	41
GS6620-3	DN50	三通	0.3	40	13	41
GF8042-3	DN65	三通	0.3	63	25.5	52
