儀器簡介
對于電力系統來講，變壓器是系統中核心設備，因此變壓器的長期、可靠運行關系到整個系統的穩定性和可靠性。

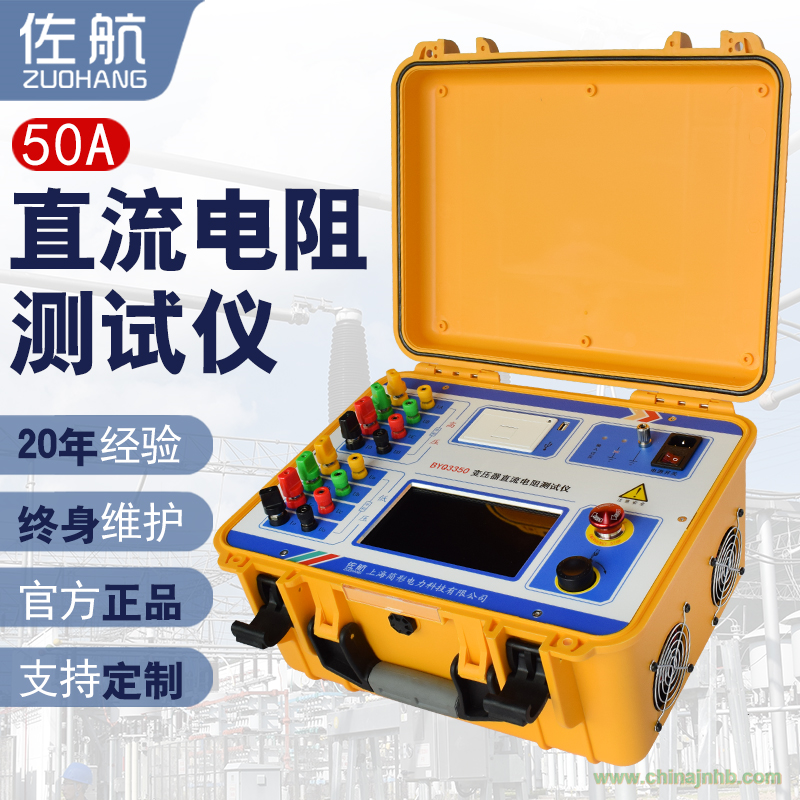

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了佐航 BYQ3350 變壓器直流電阻測試儀。該儀器是集 助磁法測試、三相測試（ Yn ，Y Y 、△）和 消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用真彩色大屏幕高分辨率液晶顯示屏，觸控加飛梭旋鈕操作，方便現場使用。具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。
功能特點
1. 對于Yn型、Y型和△型繞組均可采用三相測量方式進行測試，并計算出三相不平衡率。
2. 測試電源可輸出電流50A9，測試范圍0～25kΩ，滿足絕大多數變壓器的測試需求；并且集助磁法和消磁功能于一體，滿足現場試驗多種需求。
3. 測試過程可自動計算5S、15S、30S內的電阻值變化率，可以輔助試驗人員判斷測試數據的穩定性，防止誤讀數據。
4. 儀器具有380V錯接保護、反電動勢保護、斷線保護和斷電保護等多種保護功能，以及接地線未接報警功能。
5. 儀器配有熱敏打印機，本機存儲數據200條，支持優盤海量存儲。
6. 工業級7寸真彩大屏顯示，清新簡約顯示風格設計，全觸控加一鍵飛梭操作，為您創建舒適便捷的人機交互體驗。
技術參數
|
單相
75uΩ～25kΩ
|
|
電流檔位
|
測量范圍
|
電流檔位
|
測量范圍
|
|
50A
|
75uΩ? 0.4Ω
|
20A
|
0.5mΩ ?1Ω
|
|
10A
|
1.0mΩ ?2Ω
|
5A
|
10mΩ?4Ω
|
|
1A
|
0.1Ω ?20Ω
|
0.2A
|
1.0Ω?100Ω
|
|
10mA
|
50Ω?2kΩ
|
<1mA
|
500Ω?25kΩ
|
|
三相
0.1mΩ～30Ω
|
|
25A+25A
|
0.1mΩ~0.25Ω
|
10A+10A
|
0.5mΩ ?0.6Ω
|
|
5A+5A
|
10mΩ~1.5Ω
|
1A+1A
|
0.1Ω~7.0Ω
|
|
0.2A+0.2A
|
1.0Ω~30Ω
|
|
|
|
技術指標
|
|
準確度
|
±（讀數×0.2%+2字）
|
最高分辨率
|
0.1uΩ
|
|
使用條件及外形
|
|
工作電源
|
AC220V±10%，50Hz/60Hz
|
|
主機重量
|
13.4kg（不含測試線）
|
主機尺寸
|
428mm（長）X 350mm（寬）X 230mm（高）
|
|
使用溫度
|
-10℃~50℃
|
相對濕度
|
≤90%，不結露
|
