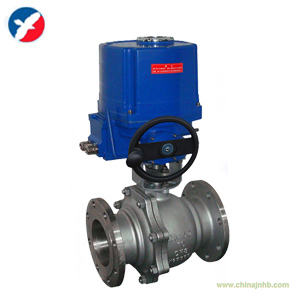

【精衛自控】Q941F防爆電動不銹鋼球閥甌北直銷
產品關鍵詞：
Q941F防爆電動不銹鋼球閥，防爆電動不銹鋼球閥，電動球閥，防爆電動球閥，防爆電動耐酸堿球閥，防爆電動法蘭球閥，電動不銹鋼球閥，防爆電動不銹鋼球閥批發，防爆電動不銹鋼球閥廠家，防爆電動不銹鋼球閥溫州甌北，防爆電動不銹鋼球閥質量好
Q941F防爆電動不銹鋼球閥的簡介
防爆電動球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
Q941F防爆電動不銹鋼球閥的詳細資料
防爆電動不銹鋼球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用電缸式執行機構。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
Q941F防爆電動不銹鋼球閥電動執行器標準配置
|
防護等級
|
防水型IP67，NAMUR4和6，（IP68可選）
|
|
電源電壓
|
110/220-230V AC/1Ph/50/60Hz±10%,
380/400/440/V AC/3Ph/50/60Hz±10%
|
|
控制電源
|
110/220-230V AC/1Ph/50/60Hz±10%
|
|
工作制式（開關型）
|
S2: 10Min~30Min / S4: 20~50%
|
|
工作制式（調節型）
|
S4：30~50%, 300~1200次小時
|
|
電機
|
全封閉鼠籠感應式電機 電機等級為F級
|
|
限位開關
|
開/關各2個（SPDT 250VAC/10A rating）（可加）
|
|
力矩開關
|
開/關各1個（SPDT 250VAC/10A rating）（可加）
|
|
熱保護及設定溫度
|
內置熱保護開關 開150℃±5℃ ，關97℃±15℃
|
|
行程
|
90°±5°（0°~100°）
|
|
位置指示
|
連續的位置機械指示
|
|
手操機構
|
自帶
|
|
自鎖功能
|
自帶
|
|
機械限位
|
自帶（外部可調）
|
|
抗冷凝加熱器
|
5W（100/220-230VA C）
|
|
電纜接口
|
2個PF ?寸
|
|
環境溫度
|
基本型：-20℃~+70℃ 可選型：-40℃+100℃
|
|
環境濕度
|
基本型：最小相對濕度10%，最大相對濕度100%，無冷凝
|
|
抗震
|
XYZ 10g.0.2～34Hz，30分鐘
|
|
外殼
|
鋁合金外殼經硬質陽極氧化和聚酯粉末涂層處理
|
Q941F防爆電動不銹鋼球閥主要外形尺寸:
|
型號Type
|
公稱通徑
Nominal Diameter
|
尺寸Dimensions
|
|
L
|
D
|
D1
|
D2
|
H
|
b-f
|
z-φd
|
D0
|
|
Q941F-16
|
15
|
130
|
95
|
65
|
45
|
60
|
14-2
|
4-14
|
108
|
|
20
|
140
|
105
|
75
|
55
|
64
|
14-2
|
4-14
|
120
|
|
25
|
150
|
115
|
85
|
65
|
90
|
16-2
|
4-14
|
165
|
|
32
|
165
|
135
|
100
|
78
|
105
|
16-2
|
4-18
|
180
|
|
40
|
180
|
145
|
110
|
85
|
150
|
16-3
|
4-18
|
240
|
|
50
|
200
|
160
|
125
|
100
|
190
|
16-3
|
4-18
|
240
|
|
65
|
220
|
180
|
145
|
120
|
195
|
18-3
|
4-18
|
320
|
|
80
|
250
|
195
|
160
|
135
|
215
|
20-3
|
8-18
|
350
|
|
100
|
280
|
215
|
180
|
155
|
250
|
20-3
|
8-18
|
400
|
|
125
|
320
|
245
|
210
|
185
|
280
|
22-3
|
8-18
|
500
|
|
150
|
360
|
280
|
240
|
210
|
320
|
24-3
|
8-23
|
600
|
|
200
|
400
|
335
|
295
|
265
|
370
|
26-3
|
12-23
|
800
|
