多路溫度采集模塊說明書

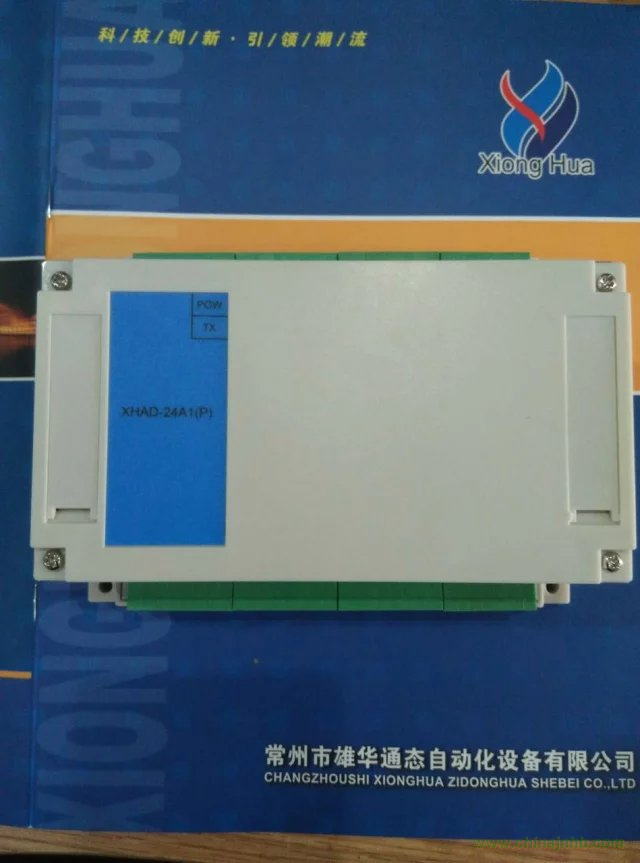

XHAD-24A1(P)
一、功能概述：
采用高性能單片監控芯片為核心，確保了產品測控的精確性、穩定性。是一款高精密度、高集成性的控制器。該產品可以同時配接多路傳感器，可以同時對一個環境進行多重控制，或獨立監測、控制多個環境的溫度。產品分為16路、24路溫度采集。可以分別數字顯示16路（最多24路）環境測量的溫度值。三線制PT100溫度傳感器采集方式，帶RS485通訊接口，MODBUS-RTU通訊協議，撥碼開關地址可設定不同地址，最多可以32臺控制器組網。
二、控制器接線示意圖
三、電氣參數
|
型號
|
XHAD-16A1(P)
|
XHAD-24A1(P)
|
|
采集溫度回路數量
|
16路
|
24路
|
|
外形尺寸
|
長*寬*高/156*127**64（單位mm）
|
|
額定電壓
|
DC24V/+-10%
|
|
測量溫度范圍
|
-99度到300度
|
|
傳感器類型
|
PT100熱電阻
|
|
通訊
|
通訊方式：RS485串口通訊/通訊波特率可調/數據位8/偶校驗/停止位1
通訊協議：MODBUS-RTU ，最多可以32臺同時組網，地址設置參見設置表
|
|
顯示精度
|
0.1度
|
四、通訊地址表
|
參數名稱
|
默認值
|
通訊地址
|
備注
|
|
通道1-12溫度值
|
實際溫度
|
D0-D11
|
單位：0.1度
|
|
通道12-24溫度值
|
實際溫度
|
D129-D140
|
|
保存參數
|
0
|
D300
|
寫入0x5A5A保存參數
|
|
Modbus通訊速率
|
1
|
D301
|
0：4800
1：9600
2：14400
3：19200
4：38400
5：56000
6：57600
7：115200
|
|
通道1-24溫度修正值
|
0
|
D302-D325
|
單位：0.1度
|
|
通道1-24溫度修正系數
|
100%
|
D326-D349
|
范圍：1% - 200%
|
