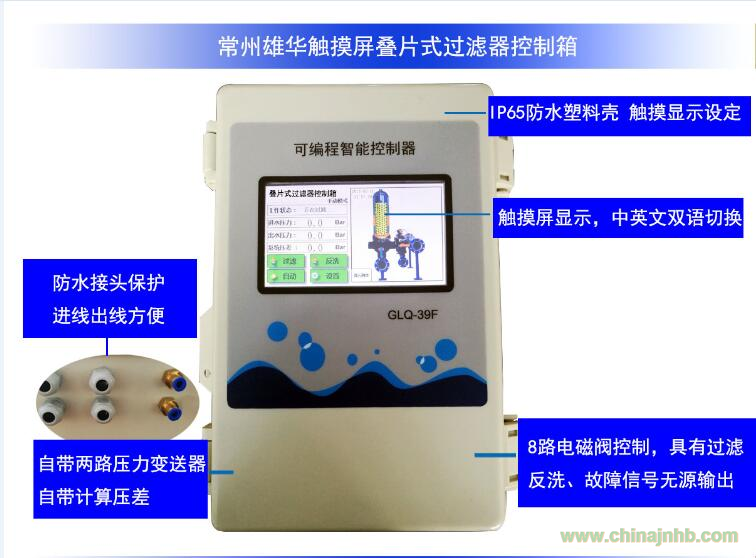

一、控制器說明
1、具有16路電磁閥控制；工作時具有過濾、反洗、故障信號無源輸出
2、具有兩路壓力信號輸入（0.5-4.5V），檢測進出水的壓力，并且計算壓差值
3、輸入具有遠程啟停，壓差開關啟動信號以及過濾暫停計時
4、5寸觸摸屏實時顯示當前狀態，中英文雙語界面任意切換
二、參數功能表
1、參數表
|
參數
|
備注
|
所屬頁面
|
|
單元數量
|
0-18（注：疊片和砂濾的數量最大為18）
|
設置-設備參數
|
|
總閥工作
|
內源或者外源
|
|
反洗啟動模式
|
壓差、定時和高壓?jiǎn)?dòng)選項
|
|
過濾工作時間
|
0-9999 （單位; 時 分）
|
設置-時間參數
|
|
單元反洗時間
|
0-9999 （單位;秒）
|
|
主閥延時開啟
|
0-9999 （單位;秒）
|
|
主閥延時關閉
|
0-9999 （單位;秒）
|
|
單元間隔時間
|
0-9999 （單位;秒）
|
|
壓差延時時間
|
0-9999 （單位;秒）
|
|
主閥動作周期
|
0-9999 （單位;秒）
|
|
壓差報警延時
|
0-9999 （單位;秒）
|
|
壓差啟動反洗
|
0-99.99（單位：bar）
|
設置-壓力參數
|
|
進水超壓反洗
|
0-99.99（單位：bar）
|
|
進水超壓報警
|
0-99.99（單位：bar）
|
|
進水低壓報警
|
0-99.99（單位：bar）
|
|
出口閥門上壓
|
0-99.99（單位：bar）
|
|
出口閥門下壓
|
0-99.99（單位：bar）
|
|
出口低壓報警
|
0-99.99（單位：bar）
|
|
通訊地址
|
ModBus通訊地址設定
|
設置-高級選項-通訊地址
|
|
控制方式
|
遠程或者本地
|
設置-高級選項-控制方式
|
五、電氣特性
|
輸入
|
功能
|
電氣特性
|
|
X0
|
遠控
|
24V/3mA
|
|
X1
|
壓差
|
|
X2
|
暫停
|
|
輸出
|
功能
|
電氣特性
|
|
Y0
|
8路電磁閥控制輸出
|
24V/2A
|
|
Y1
|
|
Y2
|
|
Y3
|
|
Y4
|
|
Y5
|
|
Y6
|
|
Y7
|
|
KSV#A
|
主閥
|
220V/2A
|
|
KSV#B
|
|
Y18
|
過濾工作狀態信號
|
無源信號
220V/2A
24V/2A
|
|
Y19
|
清洗工作狀態信號
|
|
Y20
|
故障信號
|
