一、產品概述：

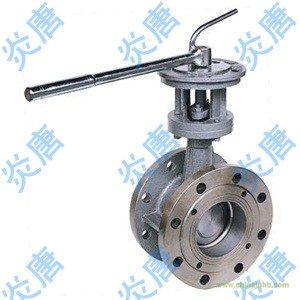

手動硬密封法蘭蝶閥 D43H D43W D43Y（D43H、D43Y、D43W、D43F 鑄鋼硬法蘭蝶閥、硬密封蝶閥、不銹鋼法蘭蝶閥、法蘭蝶閥、碳鋼法蘭蝶閥、彈性硬密封蝶閥、三偏心硬密封蝶閥、金屬硬密封蝶閥、高壓法蘭蝶閥、高溫法蘭蝶閥）：本閥廣泛適用于電力、石化、冶金、給排水系統、蒸汽系統、煤氣系統及高溫空氣系統等管路系統上作啟閉或調節介質流量之用。閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼。
二、產品特點：
1.本閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便；
2.本閥采用不銹鋼U型密封圈,具有一定的彈性無論在高溫,低溫的情況下，它與蝶板均具有優良的密封性；
3.本閥的三維偏心距，經過嚴格的計算，多層次復合密封型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能；
4.蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長；
5.本閥結構獨特，開關僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
三、主要性能參數:
|
公稱通徑
|
DN mm
|
50-150
|
|
公稱壓力
|
PN MPa
|
1.0
|
1.6
|
2.5
|
|
試驗壓力
MPa
|
強度試驗
|
1.5
|
2.4
|
3.75
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
|
氣密封試驗
|
0.5-0.7MPa
|
|
適用介質
|
水、油品、蒸氣、酸、減等
|
|
適用溫度
|
-40℃-570℃
|
四、主要零部件材料:
|
名稱
|
材料
|
|
閥體
|
碳鋼、不銹鋼、鉻鉬釩鋼
|
|
閥板
|
碳鋼、不銹鋼、鉻鉬釩鋼
|
|
閥桿
|
2Cr13不銹鋼、鉻鉬釩鋼
|
|
密封圈
|
不銹鋼、聚四氟乙烯
|
|
填料
|
柔性石墨、聚四氟乙烯
|
五、主要外形連接尺寸mm：
|
通徑
|
主要尺寸
|
1.0-1.6MPa
|
2.5MPa
|
|
mm
|
lncb
|
L
|
Ho
|
H
|
D
|
D1
|
HA
|
Z-φd
|
D
|
D1
|
HA
|
Z一φd
|
|
50
|
2
|
108
|
75
|
192
|
165
|
125
|
275
|
4-18
|
165
|
125
|
275
|
4-18
|
|
65
|
21/2
|
112
|
93
|
218
|
185
|
145
|
275
|
4-18
|
185
|
145
|
275
|
8-18
|
|
80
|
3
|
114
|
110
|
230
|
200
|
160
|
275
|
8-18
|
200
|
160
|
275
|
8-18
|
|
100
|
4
|
127
|
140
|
240
|
220
|
180
|
275
|
8-18
|
235
|
190
|
275
|
8-22
|
|
125
|
5
|
140
|
175
|
290
|
250
|
210
|
362
|
8-18
|
270
|
220
|
362
|
8-26
|
|
150
|
6
|
140
|
180
|
310
|
285
|
240
|
362
|
8-22
|
300
|
250
|
362
|
8-26
|
