一、產品概述：

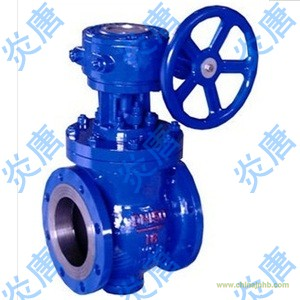

偏心半球閥PQ340F（PQ340F、PQ340H、PQ340Y、PQ340W、PQ940F、PQ640F 側裝式偏心半球閥、上裝式偏心半球閥、全通徑偏心半球閥、球墨鑄鐵偏心半球閥、碳鋼偏心半球閥、不銹鋼偏心半球閥、渦輪偏心半球閥、法蘭偏心半球閥、鑄鋼偏心半球閥、高壓偏心半球閥、電動偏心半球閥、氣動偏心半球閥、軟密封偏心半球閥、硬密封偏心半球閥）：本閥結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦，
密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。
二、結構特點：
閥座設外臺階與閥體內臺階相配合，防止
了球體與閥座發生卡阻或脫離現象；
利用偏心閥體、偏心球體和閥座、閥桿作放置無運動時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密封性能安全可靠；閥門啟閉時，球體與閥座完全脫開。消除了密封件的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題；
非金屬彈性材料被嵌于金屬座中，閥座金屬密封面收到良好的保護；
全開時流通能力大、壓力損失小，且介質不會沉積在閥體中內；
使用壽命長，密封副耐磨，且有補償量，閥座可調整或更換。
三、工作原理：
執行器（或扳手）帶動閥桿迫使關閉件球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一凸輪狀偏心，右旋進入閥座是閥門關閉保持優良密封，該產品按凸輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離至接觸，并逐漸增大密封比壓，直至完全密封，反之為開。
四、適用范圍：
半球閥產品按用途分為：通用閥、管線閥、料漿專用閥、燃氣專用閥、石油化工專用閥、煤粉噴吹專用閥六大系列。在石油、化工、冶金、電力、燃氣、排灰、噴煤粉等行業是閘閥、截止閥、Y型閥、球閥的更新?lián)Q代產品。
五、主要設計參數：
公稱通徑：DN50-1000 公稱壓力：PN1.0-10.0Mpa
六、主要材質：
閥體：QT450 WCB CF8 CF8M ZG1Cr18Ni9Ti
球體：硬密封：ZG1Cr18Ni9Ti 軟密封：CF8/CF8M
閥座：硬密封：2Cr13、1Cr18Ni9Ti 軟密封：PTFE PPL
工作溫度：硬密封：-40～425℃，軟密封：-28～250℃
七、主要標準：
設計制造按：API6D GB/T12237-1989
試驗和檢驗按：AP1598 JB/T9092-1999
法蘭尺寸：GB/T9113-2000 JB/T79-1994 HG20592-1997
八、實驗壓力 單位：MPa
|
公稱壓力
|
常溫最大工作壓力
|
殼體實驗壓力
|
氣密封試驗壓力
|
高壓密封實驗壓力
|
|
1.6
|
1.6
|
2.4
|
0.6
|
1.76
|
|
2.5
|
2.5
|
3.8
|
0.6
|
2.75
|
|
4.0
|
4.0
|
6.0
|
0.6
|
4.4
|
|
6.4
|
6.4
|
9.6
|
0.6
|
7.1
|
|
Class150
|
2.0
|
3.0
|
0.6
|
2.2
|
|
Class300
|
5.0
|
7.5
|
0.6
|
5.5
|
九、使用范圍：
|
殼體材料
|
閥座材料
|
適作溫度
|
適用介質
|
|
碳鋼C型
|
PTFE+不銹鋼
|
≤150℃
|
水、蒸汽、油品等
|
|
不銹鋼
|
≤250℃
|
|
鉻鎳鈦鋼P型
|
PTFE+不銹鋼
|
≤150℃
|
硝酸類
|
|
不銹鋼
|
≤200℃
|
|
鉻鎳鉬鈦鋼P型
|
PTFE+不銹鋼
|
≤150℃
|
醋酸類
|
|
不銹鋼
|
≤200℃
|
|
鉻鎳鉬鈦鋼I型
|
本體+硬質合金
|
≤550℃
|
蒸汽、冶煉、能源
|
十、主要零件材料：
|
閥體、閥蓋
|
GB
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12MoTi
|
ZG15Cr1Mo1v
|
|
ASTM
|
WCB
|
CF8
|
CF8M
|
WC9
|
|
球體
|
GB
|
ZG2Cr13
|
ZG1Cr18Ni9Ti/
表面特殊處理
|
ZG0Cr18Ni12MoTi
表面特殊處理
|
ZG15Cr1Mo1v
表面特殊處理
|
|
ASTM
|
CA15
|
CF8+HF
|
CF8+HF
|
WC9+HF
|
|
閥桿
|
GB
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12MoTi
|
25Cr2Mo2v
|
|
ASTM
|
420
|
304
|
316
|
F22a
|
|
閥座
|
GB
|
PTFE
|
2Cr13
|
PTFE
|
1Cr18Ni9Ti
|
PTFE
|
0Cr18Ni12MoTi
|
D517
|
|
ASTM
|
PTFE
|
420
|
PTFE
|
304
|
PTFE
|
316
|
HF
|
|
填料
|
GB
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
|
ASTM
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
PTFE
|
柔性石墨
|
柔性石墨
|
|
螺栓
|
GB
|
25
|
0Cr18Ni9
|
0Cr18Ni9
|
15Cr1Mo1v
|
|
ASTM
|
A193
B7
|
A320-B8
|
A320-B8
|
A193
B16
|
|
螺母
|
GB
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
20CrMo
|
|
ASTM
|
A194
2H
|
A194-8
|
A194-8
|
A194-4
|
十一、主要外形和連接尺寸：
|
公稱壓力
PN
|
公稱通徑
DN
|
尺寸
|
|
L
|
D
|
K
|
d
|
Y
|
b
|
Z-Φdo
|
Ws
|
Hs
|
Hw
|
Hd
|
|
1.6MPa
|
50
|
124
|
165
|
125
|
100
|
-
|
16
|
4-Φ18
|
230
|
164
|
260
|
310
|
|
65
|
145
|
185
|
145
|
120
|
-
|
18
|
4-Φ18
|
250
|
180
|
275
|
330
|
|
80
|
165
|
200
|
160
|
135
|
-
|
20
|
8-Φ18
|
300
|
200
|
300
|
360
|
|
100
|
194
|
220
|
180
|
155
|
-
|
20
|
8-Φ18
|
320
|
235
|
335
|
390
|
|
125
|
210
|
250
|
210
|
185
|
-
|
22
|
8-Φ18
|
400
|
260
|
335
|
405
|
|
150
|
229
|
285
|
240
|
210
|
-
|
24
|
8-Φ23
|
500
|
280
|
375
|
440
|
|
200
|
243
|
340
|
295
|
265
|
-
|
26
|
12-Φ23
|
800
|
320
|
410
|
470
|
|
250
|
297
|
405
|
355
|
320
|
-
|
30
|
12-Φ25
|
100
|
355
|
485
|
550
|
|
300
|
338
|
460
|
410
|
375
|
-
|
30
|
12-Φ25
|
1200
|
400
|
530
|
595
|
|
350
|
400
|
520
|
470
|
435
|
-
|
34
|
16-Φ25
|
-
|
-
|
580
|
650
|
|
400
|
400
|
580
|
525
|
485
|
-
|
36
|
16-Φ30
|
-
|
-
|
650
|
730
|
|
450
|
502
|
640
|
585
|
545
|
-
|
40
|
20-Φ30
|
-
|
-
|
710
|
790
|
|
500
|
533
|
715
|
650
|
608
|
-
|
44
|
20-Φ34
|
-
|
-
|
760
|
840
|
|
600
|
686
|
840
|
770
|
718
|
-
|
48
|
20-Φ41
|
-
|
-
|
870
|
960
|
|
700
|
762
|
910
|
840
|
788
|
-
|
50
|
24-Φ41
|
-
|
-
|
910
|
1080
|
|
800
|
864
|
1025
|
950
|
898
|
-
|
52
|
24-Φ41
|
-
|
-
|
935
|
1125
|
|
900
|
914
|
1125
|
1050
|
998
|
-
|
54
|
28-Φ41
|
-
|
-
|
995
|
1255
|
|
1000
|
|
1255
|
1170
|
1110
|
-
|
56
|
28-Φ48
|
-
|
-
|
1080
|
1385
|
|
1200
|
|
1485
|
1390
|
1325
|
-
|
58
|
32-Φ54
|
-
|
-
|
1175
|
1490
|
|
1400
|
|
1685
|
1590
|
1525
|
-
|
60
|
36-Φ54
|
-
|
-
|
1280
|
1565
|
|
2.5MP
|
50
|
124
|
165
|
125
|
100
|
-
|
20
|
4-Φ18
|
230
|
164
|
260
|
310
|
|
65
|
145
|
185
|
145
|
120
|
-
|
22
|
8-Φ18
|
250
|
180
|
275
|
330
|
|
80
|
165
|
200
|
160
|
135
|
-
|
22
|
8-Φ18
|
300
|
200
|
300
|
360
|
|
100
|
194
|
230
|
190
|
160
|
-
|
24
|
8-Φ23
|
320
|
235
|
335
|
390
|
|
125
|
210
|
270
|
220
|
188
|
-
|
28
|
8-Φ25
|
400
|
260
|
355
|
405
|
|
150
|
229
|
300
|
250
|
218
|
-
|
30
|
8-Φ25
|
500
|
280
|
375
|
440
|
|
200
|
243
|
360
|
310
|
278
|
-
|
34
|
12-Φ25
|
800
|
320
|
410
|
470
|
|
250
|
297
|
425
|
370
|
332
|
-
|
36
|
12-Φ30
|
1000
|
355
|
485
|
550
|
|
300
|
338
|
485
|
430
|
390
|
-
|
40
|
16-Φ30
|
1200
|
400
|
530
|
595
|
|
350
|
400
|
555
|
490
|
448
|
-
|
44
|
16-Φ34
|
-
|
-
|
580
|
650
|
|
400
|
400
|
620
|
550
|
505
|
-
|
48
|
16-Φ34
|
-
|
-
|
650
|
730
|
|
450
|
502
|
670
|
600
|
555
|
-
|
50
|
20-Φ34
|
-
|
-
|
710
|
790
|
|
500
|
533
|
730
|
660
|
610
|
-
|
52
|
20-Φ41
|
-
|
-
|
760
|
840
|
|
600
|
686
|
845
|
770
|
718
|
-
|
56
|
20-Φ41
|
-
|
-
|
870
|
960
|
|
700
|
762
|
960
|
875
|
815
|
-
|
60
|
24-Φ48
|
-
|
-
|
990
|
1080
|
|
800
|
864
|
1085
|
990
|
930
|
-
|
64
|
24-Φ48
|
-
|
-
|
935
|
1125
|
|
900
|
914
|
1185
|
1090
|
1025
|
-
|
66
|
28-Φ54
|
-
|
-
|
995
|
1255
|
|
1000
|
|
1320
|
1210
|
1140
|
-
|
68
|
28-Φ58
|
-
|
-
|
1080
|
1385
|
|
1200
|
|
1520
|
1420
|
1350
|
-
|
72
|
32-Φ58
|
-
|
-
|
1175
|
1490
|
|
1400
|
|
1755
|
1640
|
1560
|
-
|
78
|
36-Φ65
|
-
|
-
|
1280
|
1565
|
|
公稱壓力
PN
|
公稱通徑
DN
|
尺寸
|
|
L
|
D
|
K
|
d
|
Y
|
b
|
Z-Φdo
|
Ws
|
Hs
|
Hw
|
Hd
|
|
4.0MPa
|
50
|
124
|
165
|
125
|
100
|
88
|
20
|
4-Φ18
|
250
|
180
|
275
|
325
|
|
65
|
145
|
185
|
145
|
120
|
110
|
22
|
8-Φ18
|
300
|
200
|
290
|
345
|
|
80
|
165
|
200
|
160
|
135
|
121
|
22
|
8-Φ18
|
320
|
220
|
315
|
375
|
|
100
|
194
|
235
|
190
|
160
|
150
|
24
|
8-Φ23
|
400
|
260
|
350
|
405
|
|
125
|
210
|
270
|
220
|
188
|
176
|
28
|
8-Φ25
|
500
|
290
|
370
|
420
|
|
150
|
229
|
300
|
250
|
218
|
204
|
30
|
8-Φ25
|
800
|
310
|
390
|
755
|
|
200
|
245
|
375
|
320
|
282
|
260
|
38
|
12-Φ30
|
1000
|
350
|
435
|
495
|
|
250
|
297
|
450
|
385
|
345
|
313
|
42
|
12-Φ34
|
1200
|
390
|
510
|
575
|
|
300
|
338
|
515
|
450
|
408
|
364
|
46
|
16-Φ34
|
-
|
-
|
555
|
620
|
|
350
|
400
|
580
|
510
|
465
|
422
|
52
|
16-Φ34
|
-
|
-
|
605
|
675
|
|
400
|
400
|
660
|
585
|
535
|
474
|
58
|
16-Φ41
|
-
|
-
|
675
|
755
|
|
450
|
502
|
685
|
610
|
560
|
524
|
60
|
20-Φ41
|
-
|
-
|
735
|
815
|
|
500
|
533
|
755
|
670
|
612
|
576
|
62
|
20-Φ48
|
-
|
-
|
785
|
870
|
|
6.4MPa
|
50
|
124
|
180
|
135
|
105
|
88
|
26
|
4-Φ23
|
400
|
180
|
275
|
325
|
|
65
|
145
|
205
|
160
|
130
|
110
|
28
|
8-Φ23
|
500
|
200
|
290
|
345
|
|
80
|
165
|
215
|
170
|
140
|
121
|
30
|
8-Φ23
|
650
|
220
|
315
|
375
|
|
100
|
194
|
250
|
200
|
168
|
150
|
32
|
8-Φ25
|
800
|
260
|
350
|
405
|
|
125
|
210
|
295
|
240
|
202
|
176
|
36
|
8-Φ30
|
1000
|
290
|
370
|
420
|
|
150
|
229
|
345
|
280
|
240
|
240
|
38
|
8-Φ34
|
1200
|
310
|
390
|
755
|
|
200
|
245
|
405
|
345
|
300
|
260
|
44
|
12-Φ34
|
1400
|
350
|
435
|
495
|
|
250
|
297
|
470
|
400
|
352
|
313
|
48
|
12-Φ41
|
-
|
-
|
510
|
575
|
|
300
|
338
|
530
|
460
|
412
|
364
|
54
|
16-Φ41
|
-
|
-
|
555
|
620
|
|
350
|
400
|
600
|
525
|
475
|
422
|
60
|
16-Φ41
|
-
|
-
|
605
|
675
|
|
400
|
400
|
670
|
585
|
525
|
474
|
66
|
16-Φ48
|
-
|
-
|
675
|
760
|
|
公稱壓力
PN
|
公稱通徑
DN
|
尺寸
|
|
L
|
D
|
K
|
d
|
Y
|
b
|
Z-Φdo
|
Ws
|
Hs
|
Hw
|
Hd
|
|
Class150
|
2〞
|
124
|
152
|
120.5
|
92
|
-
|
16
|
4-Φ19
|
230
|
164
|
260
|
310
|
|
|
145
|
178
|
139.5
|
105
|
-
|
18
|
4-Φ19
|
250
|
180
|
275
|
330
|
|
3〞
|
165
|
190
|
152.5
|
127
|
-
|
19
|
4-Φ19
|
300
|
200
|
300
|
360
|
|
4〞
|
194
|
229
|
190.5
|
157
|
-
|
24
|
8-Φ19
|
320
|
235
|
335
|
390
|
|
5〞
|
210
|
254
|
216
|
186
|
-
|
24
|
8-Φ22
|
400
|
260
|
355
|
405
|
|
6〞
|
229
|
279
|
241.5
|
216
|
-
|
26
|
8-Φ22
|
500
|
280
|
375
|
440
|
|
8〞
|
243
|
343
|
298.5
|
270
|
-
|
29
|
8-Φ22
|
800
|
320
|
410
|
470
|
|
10〞
|
297
|
406
|
362
|
324
|
-
|
31
|
12-Φ25
|
1000
|
355
|
485
|
550
|
|
12〞
|
338
|
483
|
432
|
381
|
-
|
32
|
12-Φ25
|
1200
|
400
|
530
|
595
|
|
14〞
|
400
|
533
|
476
|
413
|
-
|
35
|
12-Φ29
|
-
|
-
|
580
|
650
|
|
16〞
|
400
|
597
|
540
|
470
|
-
|
37
|
16-Φ29
|
-
|
-
|
650
|
730
|
|
18〞
|
430
|
635
|
578
|
533
|
-
|
40
|
16-Φ32
|
-
|
-
|
710
|
790
|
|
20〞
|
533
|
699
|
635
|
584
|
-
|
43
|
20-Φ32
|
-
|
-
|
760
|
840
|
|
24〞
|
660
|
813
|
749.5
|
692
|
-
|
48
|
20-Φ35
|
-
|
-
|
870
|
960
|
|
28〞
|
840
|
927
|
864
|
800
|
-
|
71
|
28-Φ35
|
-
|
-
|
910
|
1080
|
|
32〞
|
864
|
1060
|
978
|
914
|
-
|
81
|
28-Φ41
|
-
|
-
|
935
|
1125
|
|
36〞
|
914
|
1168
|
1086
|
1022
|
-
|
90
|
32-Φ41
|
-
|
-
|
995
|
1255
|
|
40〞
|
|
1289
|
1200
|
1124
|
-
|
90
|
36-Φ41
|
-
|
-
|
1080
|
1385
|
|
48〞
|
|
1511
|
1422
|
1359
|
-
|
108
|
44-Φ41
|
-
|
-
|
1175
|
1490
|
|
56〞
|
|
1746
|
1651
|
1575
|
-
|
124
|
44-Φ48
|
-
|
-
|
1280
|
1565
|
|
Class300
|
2〞
|
124
|
165
|
127
|
92
|
-
|
23
|
8-Φ19
|
250
|
180
|
275
|
325
|
|
|
145
|
190
|
149
|
105
|
-
|
26
|
8-Φ22
|
300
|
200
|
290
|
345
|
|
3〞
|
165
|
210
|
168.5
|
127
|
-
|
29
|
8-Φ22
|
320
|
220
|
315
|
375
|
|
4〞
|
194
|
254
|
200
|
157
|
-
|
32
|
8-Φ22
|
400
|
260
|
350
|
405
|
|
5〞
|
210
|
279
|
235
|
186
|
-
|
35
|
8-Φ22
|
500
|
290
|
370
|
420
|
|
6〞
|
229
|
318
|
270
|
216
|
-
|
37
|
12-Φ22
|
800
|
310
|
390
|
455
|
|
8〞
|
245
|
381
|
330
|
270
|
-
|
42
|
12-Φ25
|
1000
|
350
|
435
|
495
|
|
10〞
|
297
|
445
|
387.5
|
324
|
-
|
48
|
16-Φ29
|
1200
|
390
|
510
|
575
|
|
12〞
|
338
|
521
|
454
|
381
|
-
|
51
|
16-Φ32
|
-
|
-
|
555
|
620
|
|
14〞
|
400
|
584
|
514.5
|
413
|
-
|
54
|
20-Φ32
|
-
|
-
|
605
|
675
|
|
16〞
|
400
|
648
|
571.5
|
470
|
-
|
58
|
20-Φ35
|
-
|
-
|
675
|
755
|
|
18〞
|
502
|
711
|
628.5
|
533
|
-
|
61
|
24-Φ35
|
-
|
-
|
735
|
815
|
|
20〞
|
533
|
775
|
686
|
584
|
-
|
64
|
24-Φ35
|
-
|
-
|
785
|
870
|
偏心半球閥PQ340F（PQ340F、PQ340H、PQ340Y、PQ340W、PQ940F、PQ640F 側裝式偏心半球閥、上裝式偏心半球閥、全通徑偏心半球閥、球墨鑄鐵偏心半球閥、碳鋼偏心半球閥、不銹鋼偏心半球閥、渦輪偏心半球閥、法蘭偏心半球閥、鑄鋼偏心半球閥、高壓偏心半球閥、電動偏心半球閥、氣動偏心半球閥、軟密封偏心半球閥、硬密封偏心半球閥）生產商供應商上海炎唐工業裝備有限公司，中國名牌產品，上海市知名品牌；通過ISO9001、TS等認證。致力于閥門的專業研發生產，為用戶提供高品質球閥產品。
