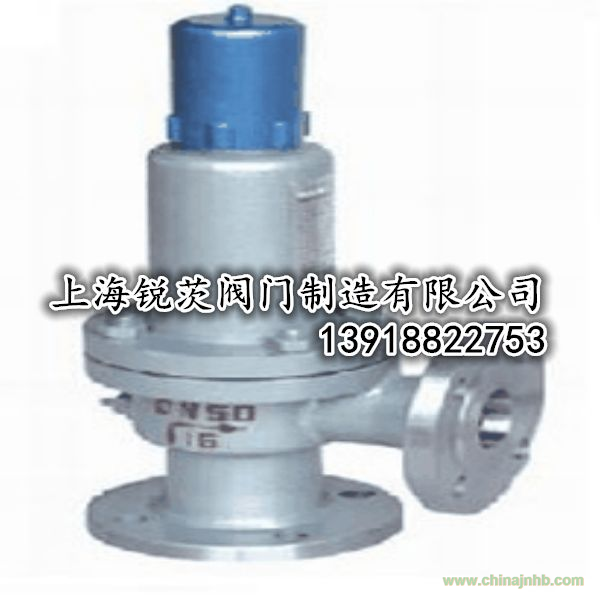

A41H,Y彈簧封閉微啟式安全閥
A41H彈簧微啟封閉式安全閥適用于工作溫度≤300℃的石油氣、空氣、水等介質的設備或管路上。a41y型適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。
產品主要零件材料
|
零件名稱
|
A41H-C/KA41Y-C材料
|
A41Y-P/KA41Y-P材料
|
A41Y-R/KA41Y-R材料
|
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥座
|
ZG2Cr13/1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
調節圈
|
ZG2Cr13/1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥瓣
|
2Cr13/1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
導向套
|
ZG2Cr13/1Cr18Ni9Ti
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
閥蓋
|
ZG230-450
|
ZG230-450
|
ZG230-450
|
|
彈簧
|
50CrVA
|
50CrVA包覆氟塑料
|
50CrVA包覆氟塑料
|
|
閥桿
|
2Cr13
|
2Cr13
|
1Cr18Ni12Mo2Ti
|
|
調整螺桿
|
45
|
2Cr13
|
2Cr13
|
|
保護罩
|
ZG200-400
|
ZG200-400
|
ZG200-400
|
|
密封面材料
|
堆焊D507
|
堆焊Co基硬質合金
|
產品主要尺寸
|
型號
Type
|
公稱通徑
（DN）
|
do
|
D
|
K
|
g
|
g1
|
b
|
f
|
f1
|
Z-?d
|
DN1
|
D1
|
k1
|
g2
|
g1
|
b1
|
f1
|
f11
|
Z1-?d1
|
L
|
L1
|
≈H
|
|
A41H-16C
A41Y-16P
A41Y-16R
|
20
|
15
|
105
|
75
|
/
|
55
|
16
|
2
|
/
|
4-14
|
20
|
105
|
75
|
55
|
/
|
16
|
2
|
/
|
4-14
|
100
|
85
|
76
|
|
25
|
20
|
115
|
85
|
/
|
65
|
16
|
2
|
/
|
4-14
|
25
|
115
|
85
|
65
|
/
|
16
|
2
|
/
|
4-14
|
100
|
85
|
276
|
|
32
|
25
|
140
|
100
|
/
|
78
|
18
|
2
|
/
|
4-18
|
32
|
140
|
100
|
78
|
/
|
18
|
2
|
/
|
4-18
|
115
|
100
|
285
|
|
40
|
32
|
150
|
110
|
/
|
85
|
18
|
3
|
/
|
4-18
|
40
|
150
|
110
|
85
|
/
|
18
|
3
|
/
|
4-18
|
120
|
110
|
292
|
|
50
|
40
|
165
|
125
|
/
|
100
|
20
|
3
|
/
|
4-18
|
50
|
165
|
125
|
100
|
/
|
20
|
3
|
/
|
4-18
|
135
|
120
|
370
|
|
65
|
50
|
185
|
145
|
/
|
120
|
20
|
3
|
/
|
4-18
|
65
|
185
|
145
|
120
|
/
|
20
|
3
|
/
|
4-18
|
140
|
130
|
375
|
|
80
|
65
|
200
|
160
|
/
|
135
|
20
|
3
|
/
|
8-18
|
80
|
200
|
160
|
135
|
/
|
20
|
3
|
/
|
8-18
|
160
|
135
|
373
|
|
100
|
80
|
220
|
180
|
/
|
155
|
22
|
3
|
/
|
8-18
|
100
|
220
|
180
|
155
|
/
|
22
|
3
|
/
|
8-18
|
170
|
160
|
513
|
|
125
|
100
|
250
|
210
|
/
|
185
|
22
|
3
|
/
|
8-18
|
125
|
250
|
210
|
185
|
/
|
22
|
3
|
/
|
8-18
|
190
|
190
|
560
|
|
150
|
125
|
285
|
240
|
/
|
210
|
24
|
3
|
/
|
8-23
|
150
|
285
|
240
|
210
|
/
|
24
|
3
|
/
|
8-23
|
205
|
195
|
570
|
|
200
|
150
|
340
|
295
|
/
|
265
|
26
|
3
|
/
|
12-23
|
200
|
340
|
295
|
265
|
/
|
26
|
3
|
/
|
12-23
|
240
|
230
|
717
|
|
250
|
200
|
405
|
355
|
/
|
320
|
30
|
3
|
/
|
12-26
|
250
|
405
|
355
|
320
|
/
|
30
|
3
|
/
|
12-26
|
350
|
320
|
940
|
|
300
|
250
|
460
|
410
|
/
|
375
|
30
|
4
|
/
|
12-26
|
300
|
460
|
410
|
375
|
/
|
30
|
4
|
/
|
12-26
|
350
|
320
|
980
|
