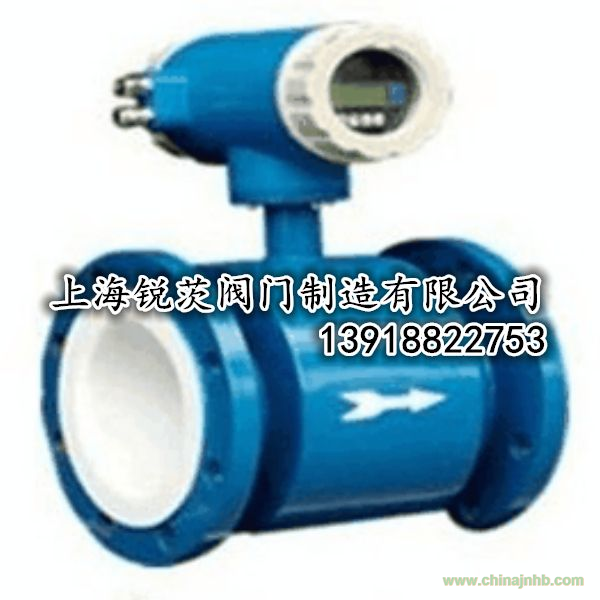

LZNDB智能電磁流量計/上海開維喜閥門
產品工作原理和用途：
LZNDB智能電磁流量計原理為基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。線圈勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d
與平均流速v
的乘積，電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
產品結構特點：
1、流量的測量不受流量的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高；
2、電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失，測量管道內無可移動部件，因此傳感器壽命長 ；
3、電磁流量計傳感器所需的直管段（前方至少5被流量計管徑，后方至少3倍流量計管徑)較短，方便安裝 ；
4、智能電磁流量計傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，可耐腐蝕和磨損 ；
5、雙向測量系統，電磁流量計可測正反向流量。
產品性能參數：
|
公稱通徑（特殊規格可定制）
|
管道式四氟襯里：DN10～DN600
|
|
管道式橡膠襯里：DN40～DN2200
|
|
流動方向：
|
正，反，凈流量
|
|
量程比：
|
150：1
|
|
重復性誤差：
|
測量值的±0.1%
|
|
精度等級：
|
管道式：0.5級，1.0級
|
|
被測介質溫度：
|
普通橡膠襯里：－20～＋60℃
|
|
高溫橡膠襯里：－20～＋90℃
|
|
聚四氟乙稀襯里：－30～＋120℃
|
|
高溫型四氟襯里：－20～＋180℃
|
|
額定工作壓力：
（特殊壓力可定制）
|
DN6－DN80：≤1.6Mpa
|
|
DN100－DN250：≤1.0Mpa
|
|
DN300－DN1200：≤0.6Mpa
|
|
流速范圍：
|
0.1－15m/s
|
|
電導率范圍：
|
被測流體電導率≥5μs/cm
|
|
電流輸出：
|
負載電阻
|
0～10mA：0～1.5kΩ
|
|
4～20mA：0～750
kΩ
|
|
5%～95%
|
輸出頻率上限可在1～5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA
|
|
小于20W
|
AC220V或DC24V
|
|
要求直管段長度
|
上游≥5DN，下游≥2DN
|
|
連接方式：
|
流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB11988的規定
|
|
防爆等級：
|
mdIIBT4
|
|
防護等級：
|
IP65（防塵），IP67（防噴淋），IP68（潛水型）
|
|
環境溫度：
|
－25～＋60℃
|
|
相對溫度：
|
|
|
消耗總功率：
|
|
產品主要零件材質：
|
內襯材料
|
名稱
|
符號
|
性能
|
最高工作溫度
|
適用液體
|
|
橡膠
|
氯丁橡膠
|
CR
|
耐磨性中等，耐一般低濃度的酸堿鹽的腐蝕
|
＜60℃
|
自來水、工業用水、海水
|
|
聚氨酯橡膠
|
PU
|
極好的耐磨性能，耐酸堿性能較差
|
＜60℃
|
紙漿、礦漿等漿液
|
|
氟塑料
|
聚四氟乙烯
|
F4或PTFE
|
化學性能很穩定，耐沸騰的鹽酸、硫酸、王水、濃堿的腐蝕
|
＜160℃
|
腐蝕性強的酸堿鹽液體
|
|
聚全氟乙丙烯譯名：
特氟隆FEP
|
F46或FEP
|
化學性能等同于F4
抗壓、抗拉強度優于4
|
＜120℃
|
腐蝕性的酸堿鹽液體
|
|
四氟乙烯和乙烯的共聚物
|
F40或ETFE
|
化學性能等同于F4
抗壓、抗拉強度優于4
|
＜120℃
|
腐蝕性的酸堿鹽液體
|
|
塑料
|
聚乙烯
|
PO
|
耐稀酸、堿、鹽的腐蝕
|
＜60℃
|
耐酸堿鹽液體的污水
|
|
聚苯硫醚
|
PPS
|
耐稀酸、堿、鹽的腐蝕
|
＜100℃
|
耐酸堿鹽液體的污水
|
產品主要尺寸：
|
DN
|
a
|
D
|
Do
|
n×A
|
|
10
|
230
|
90
|
60
|
4×14
|
|
15
|
230
|
95
|
65
|
4×14
|
|
20
|
230
|
105
|
75
|
4×14
|
|
25
|
230
|
115
|
85
|
4×14
|
|
32
|
230
|
140
|
100
|
4×18
|
|
40
|
230
|
150
|
110
|
4×18
|
|
50
|
230
|
165
|
125
|
4×18
|
|
65
|
230
|
185
|
145
|
4×18
|
|
80
|
230
|
200
|
160
|
8×18
|
|
100
|
230
|
220
|
180
|
8×18
|
|
125
|
280
|
250
|
210
|
8×18
|
|
150
|
280
|
285
|
240
|
8×22
|
|
200
|
310
|
340
|
295
|
8×22
|
|
250
|
360
|
395
|
350
|
12×22
|
|
300
|
460
|
445
|
400
|
12×22
|
|
350
|
460
|
505
|
460
|
16×22
|
|
400
|
460
|
565
|
515
|
16×26
|
|
450
|
460
|
615
|
565
|
20×26
|
|
500
|
600
|
670
|
620
|
20×26
|
|
600
|
600
|
780
|
725
|
20×30
|
|
700
|
700
|
895
|
840
|
24×33
|
|
800
|
800
|
1015
|
950
|
24×33
|
|
900
|
900
|
1115
|
1050
|
28×33
|
|
1000
|
1000
|
1230
|
1160
|
28×36
|
|
1200
|
1200
|
1405
|
1340
|
32×33
|
|
1400
|
1400
|
1630
|
1560
|
36×36
|
|
1600
|
1600
|
1830
|
1760
|
40×36
|
|
1800
|
1800
|
2045
|
1970
|
44×39
|
|
2000
|
2000
|
2265
|
2180
|
48×42
|
|
2200
|
2200
|
2405
|
2315
|
52×45
|
