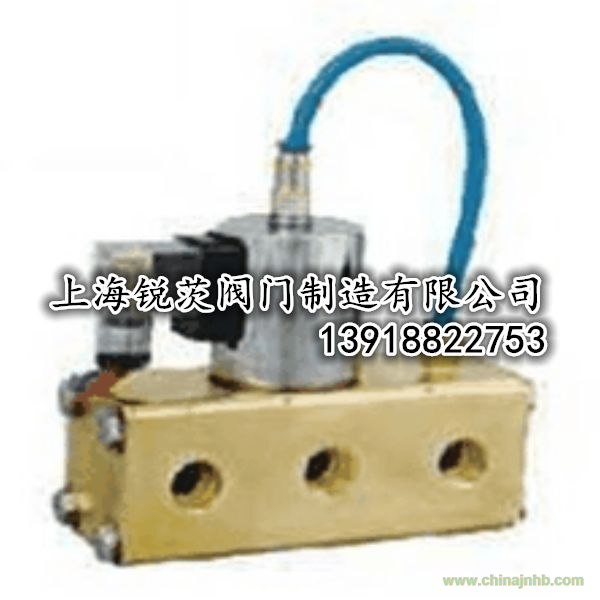

二位五通電磁閥/良精閥門
產品工作原理和用途:
二位五通電磁閥是用來控制流體的自動化基礎元件,屬于執行器;并不限于液壓,氣動。電磁閥用于控制液壓流動方向,工廠的機械裝置一般都由液壓缸控制,所以就會用到電磁閥。
電磁閥的工作原理,電磁閥里有密閉的腔,在的不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排油的孔,而進油孔是常開的,液壓油就會進入不同的排油管,然后通過油的壓力來推動油剛的活塞,活塞又帶動活塞桿,活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。二位五通電磁閥主要用于控制各類型液(氣)動閥門的啟閉,能實現自動控制,遠程控制和集中控制,是給排水行業廣泛使用的專手換向閥。
產品結構特點:
二位五通電磁閥主要同閥體、閥芯、壓差式活塞、先導閥等組成,具有結構緊湊、換向靈活、工作可靠、無噪
音、無污染等優點。該閥設有手動操縱柄,供停電應急或調試時使用,手柄為豎直安裝,當需要手動換向時,將手柄向左或向右轉動90°即為通電工況。
產品性能參數:
工作介質
|
清水
|
工作壓力
|
0.5~2.5MPa
|
介質溫度
|
≤50℃
|
電源電壓
|
AC220V
DC24V
|
產品主要零件材料:
閥體
|
銅合金
|
主閥塞
|
銅合金
|
密封圈
|
橡膠密封圈
|
散熱片
|
銅和鋁合金
|
線圈
|
磁鐵
|
產品主要尺寸:
通徑
|
外形尺寸
|
孔
距
|
接管螺紋
|
重量kg
|
15
|
180 X 70 X
180
|
58
|
G1/2"
|
6
|
20
|
265 X 90 X
200
|
81
|
G3/4"
|
12
|
25
|
265 X 90 X
200
|
81
|
G1"
|
12
|
50
|
426 X 130 X
285
|
155
|
G2"
|
30
|
技術快訊:
本實用新型公開一種閥門外漏智能檢測結構,包括閥體、側閥體、壓蓋、聯接盤、閥桿和氣體傳感器A;所述側閥體上部內表面設有臺階A,所述閥體下表面與側閥體在臺階A位置貼合;所述閥體內表面上部設有臺階B,所述壓蓋下表面與閥體在臺階B位置貼合,所述壓蓋內表面與閥桿外圓貼合。本實用新型旨在提供一種閥門外漏智能檢測結構,具有在線實時檢測外漏功能且檢測靈敏度高、智能化程度高的優點。
