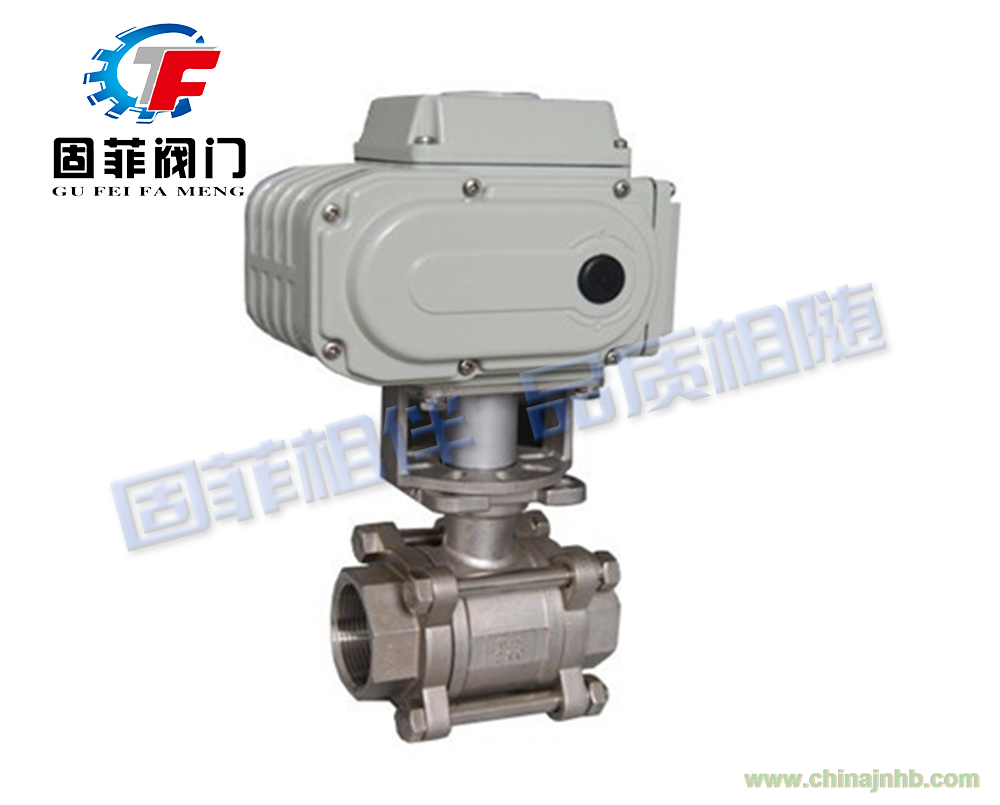

電動內螺紋球閥采用角行程電動執行器及內螺紋球閥組成，適用于兩位切斷、調節的場合。電動內螺紋球閥,閥體與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。內螺紋電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
產品特點
1、電動執行器采用進口原部件，精密耐磨，回差極小，安全保證；
2、有雙重限位、過熱、過載保護（選擇功能）；
3、免加油、免點檢、防水防銹、且可減少電磁干擾；
4、球閥和執行器之間無支架連接，一體化的外型結構緊湊，減少設備空間；
5、球閥與球體之間帶防靜電裝置；
6、球閥閥桿防爆出設計,防火結構設計；
7、雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求；
執行器特點
執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。
執行標準
法蘭標準：GB9113、GB9113、GB9115
檢測與試驗：GB/T13927-1992、B/T 9092-1999
設計標準：JB-T 8527-1997
主要技術參數
閥體
|
閥體形式
|
內螺紋精鑄閥體
|
|
公稱通徑
|
DN6～100mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K
|
|
連接形式
|
管螺紋(G)、錐螺紋(NPT)
|
|
閥蓋形式
|
一體式
|
|
壓蓋型式
|
壓帽擰緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
閥內件
執行機構
|
執行器型號
|
DSR、3810R、DZW、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
|
試驗壓力(Mpa)
|
公稱壓力(Mpa)
|
壓力級
|
JIS(Mpa)
|
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
|
氣密試驗
|
0.5～0.7
|
主要零部件材質
|
1
|
左閥體
|
WCB、CF8、CF8M、CF3M
|
|
2
|
閥座
|
PEFE、PPL、304、316
|
|
3
|
球體
|
WCB、CF8、CF8M、CF3M
|
|
4
|
密封圈
|
PTFE/金屬石墨纏繞墊片
|
|
5
|
右閥體(中閥體)
|
WCB、CF8、CF8M、CF3M
|
|
6
|
閥桿
|
2Cr13304、316、316L
|
|
7
|
填料壓蓋
|
WCB、CF8、CF8M、CF3M
|
