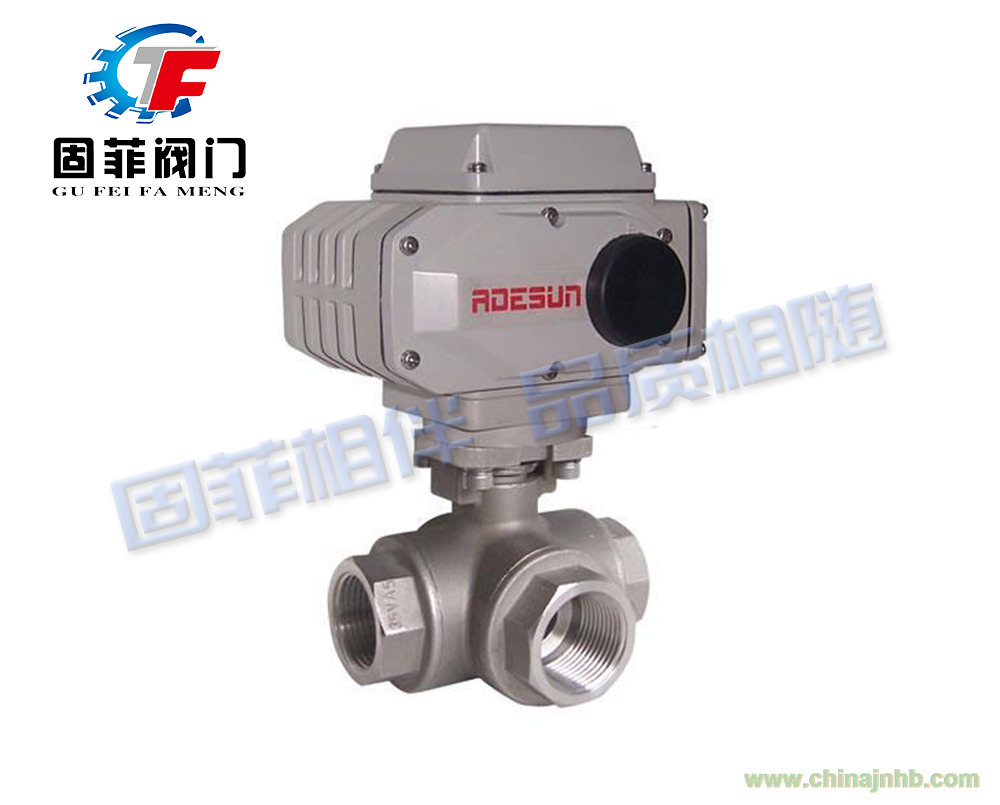

GFQ914/5F電動螺紋三通球閥采用內螺紋連接形式，配備適合電動執行器安裝的高平臺，密封面結構形式為軟密封，其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。GFQ914/5F電動內螺紋三通球閥由精小型電動執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為兩閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
產品特點
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
執行器參數
|
執行器類別
|
GF系列執行器參數
|
GFQ系列執行器參數
|
|
電源電壓
|
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
|
|
輸出力矩
|
50N·M～2000N·M
|
50N·M～3000N·M
|
|
動作范圍
|
0～90° 0～360°
|
0～90°、0°～270°可選
|
|
控制方式
|
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
|
|
動作時間
|
15秒/30秒/60秒
|
18S～112S
|
|
保護裝置
|
過熱保護
|
內置過熱保護、過載保護
|
|
環境溫度
|
-30°～60°
|
-20℃～+70℃
|
|
手動操作
|
同附帶手柄操作
|
機械離合機構，配手輪操作
|
|
機械限位
|
電氣、機械二重限位
|
2個外部調整螺栓
|
|
防護等級
|
IP65
|
IP65、IP67、可定制IP68
|
|
防爆等級
|
無防爆
|
ExdⅡ BT4,ExdⅡ CT6
|
|
位置測量
|
可選裝開關或電位計
|
電位計、比例控制單元
|
|
驅動電機
|
8W/E
|
鼠籠式異步電機
|
|
進線接口
|
PE1/2〞進線線鎖
|
2個 PF 3/4"
|
|
殼體材料
|
鋁合金
|
鋼，鋁合金，鋁青銅，聚碳酸脂
|
|
外涂層
|
干粉，環氧聚酯，具有超強防腐功能
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點
|
執行標準
閥門螺紋類型：G·NPT·BSPT DIN259/2999
閥門檢驗：ISO/DIN 5208—1987
驅動裝置連接：ISO 5211
主要零部件材質
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
3
|
球
|
不銹鋼CF8M/CF8
|
|
4
|
球墊
|
聚四氟乙烯PTFE
|
|
5
|
閥桿
|
不銹鋼CF8M/CF8
|
|
6
|
填料
|
聚四氟乙烯PTFE
|
|
7
|
中口
|
聚四氟乙烯PTFE
|
|
8
|
大薄片
|
聚四氟乙烯PTFE
|
|
9
|
壓蓋螺母
|
不銹鋼CF8M/CF8
|
|
10
|
手柄
|
不銹鋼CF8M/CF8
|
|
11
|
流向指示牌
|
ALUMINUM
|
|
12
|
華司
|
不銹鋼CF8
|
|
13
|
螺帽
|
不銹鋼CF8
|
|
14
|
鎖定裝置
|
不銹鋼CF8
|
|
15
|
皮套
|
塑料
|
|
16
|
盲蓋
|
不銹鋼CF8M/CF8
|
